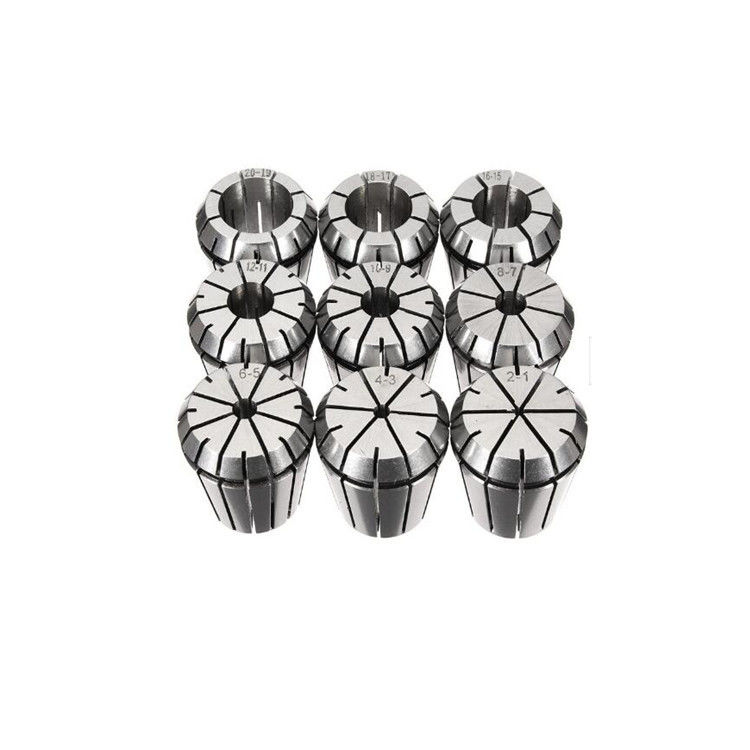

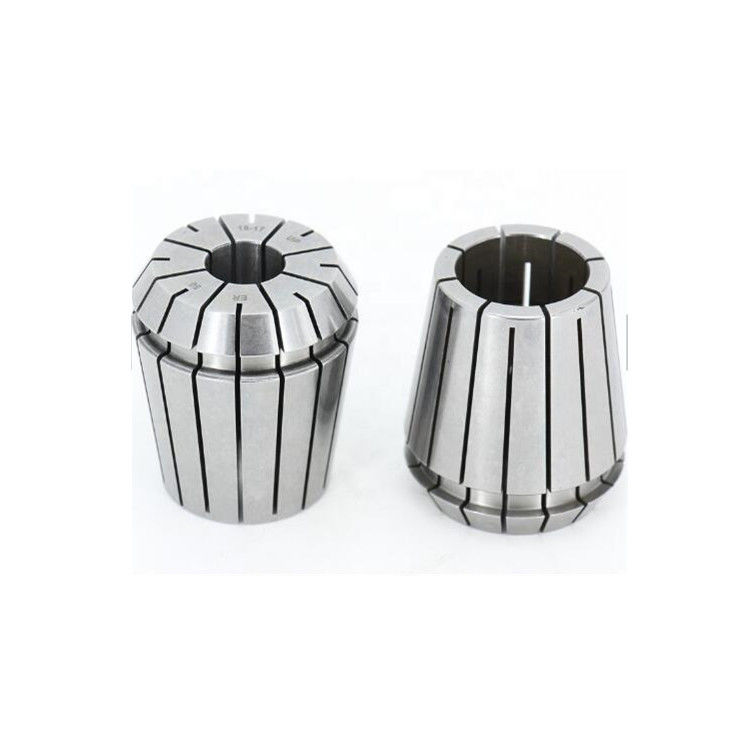

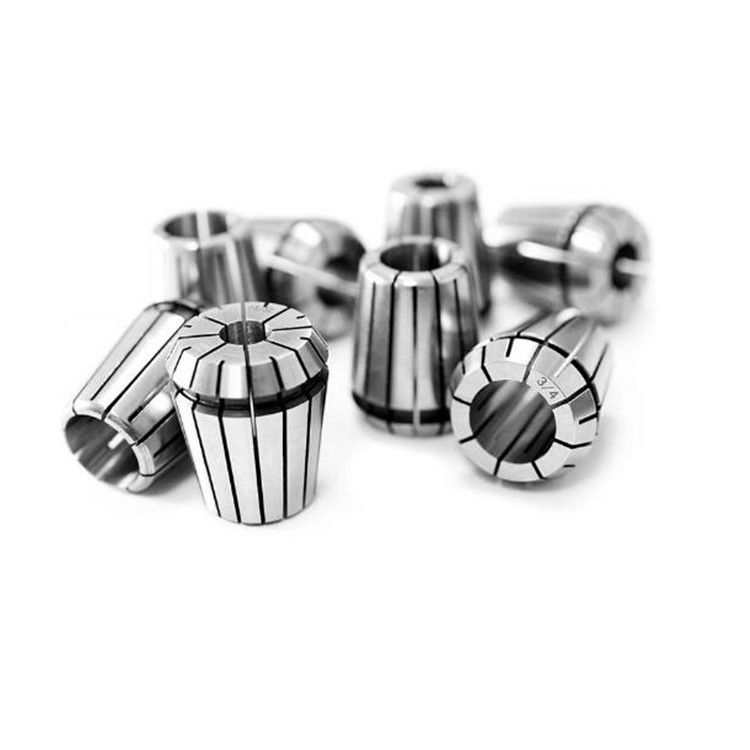

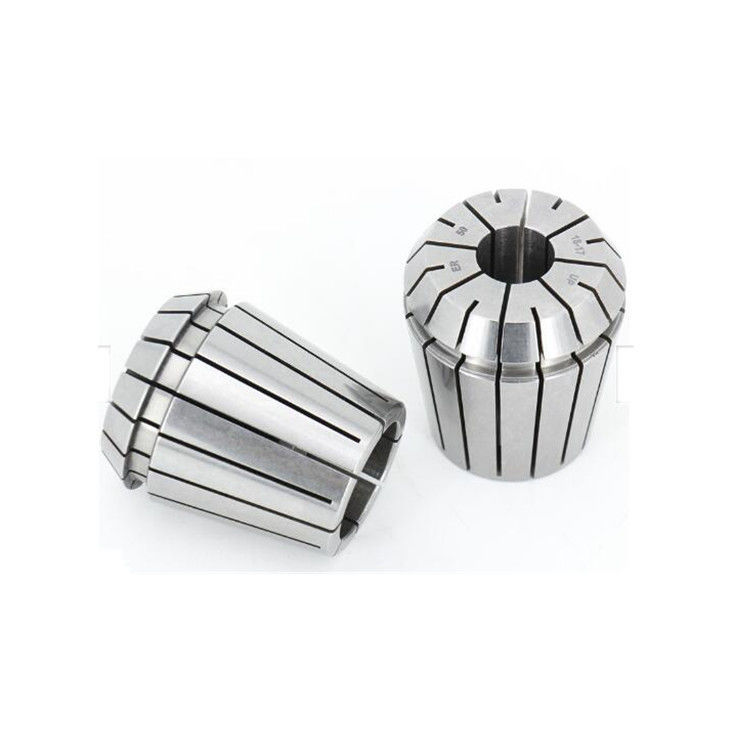

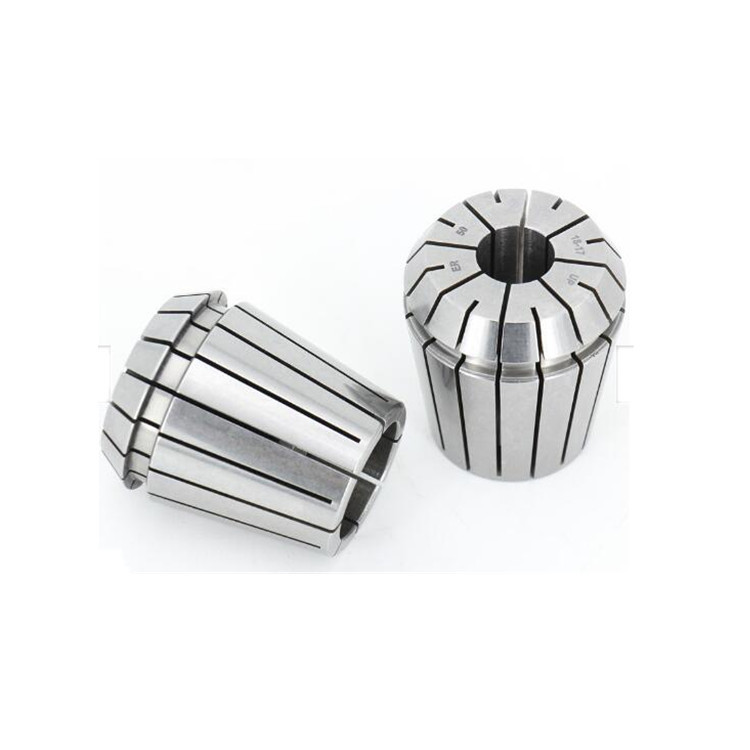

ER32 1/2" Ultra Precision ER Collet para máquinas de fresagem CNC precisão 0,005mm

ER32 1/2" Ultra Precision ER Collet para máquinas de fresagem CNC precisão 0,005mm

ER32 1/2" Ultra Precision ER Collet é um collet de alta qualidade projetado para uso com chucks de collet ER32.

A coleira é feita de aço de alta qualidade e é submetida a um rigoroso processo de fabricação para garantir precisão e durabilidade.Possui um design exclusivo que proporciona a máxima força de agarre, minimizando o escoamentoIsto torna-o ideal para aplicações de usinagem de alta precisão, onde a precisão é crucial.

O ER Collet de Ultra Precision ER é compatível com uma ampla gama de ferramentas, incluindo brocas, moinhos de ponta, reamers e torneiras.e outros centros de usinagem.

No geral, o ER32 1/2 "Ultra Precision ER Collet é um suporte de ferramentas confiável e preciso que é adequado para uma variedade de aplicações de usinagem.

ER32Collete ER-UP:

1Material: 65Mn;
2.Dureza: 46-50HRC;
3.Norma: DIN 6499b
4Precisão: 0,005 mm.

ER32 1/2" COLLET Fabricação

Tratamento criogénico
1. -185 °C tratamento criogénico ultra longo, transformando quase toda a austenita residual em martensita;
2As partículas de carburo em nanoescala precipitadas aumentam a dureza e a resistência;
3. Reduzir a tensão residual;
4Melhoria signifiCATEEiva na resistência ao desgaste.

Processamento atempado

ER32 1/2" COLLET Etapas de instalação
Montagem do Collet
Emergência ColletInsira a ranhura da coleira no anel excêntrico da porca de fixação na marca na parte inferior da porca.Noel de parafuso com coleira no suporte de ferramentasRecomendamos apertar a porca com uma chave inglesa.
Desmontagem do Collet de Urgência
Depois de a porca ser desviada do porta-ferramentas,pressionar na face do colete de emergência enquanto simultaneamente empurra para o lado na parte de trás do colete oposto à marca até que ele se desprenda da porca de fixação.

Introdução ao rodapé de mola de alta precisão ER-UP:

1.O chuck de mola de alta precisão combina as vantagens das normas DIN6499/ISO15488A e B. Este tipo de chuck de mola é usado principalmente em corte de alta velocidade que requer um bom erro de escoamento radial.Um bom escoamento radial pode prolongar a vida útil das ferramentas de corte.

2.Dentro de todo o intervalo de fixação, T.I.R. (erro de escoamento radial) ≤ 8 μ M

3.Diâmetro de fixação de 1 mm a 36 mm

4.A gama de fixação é equivalente a um chuck de mola padrão

Introdução às especificações do para-brisa de alta precisão ER-UP:

ER8- Distância de fixação do parafuso de alta precisão UP: Φ 1, 1.5Dois, dois.5Três, três.5Quatro, quatro.5, 5

ER11- Distância de fixação do parafuso de alta precisão UP: Φ 1, 1.5Dois, dois.5Três, três.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5, 7

ER16- Distância de fixação do parafuso de alta precisão UP: Φ 1, 1.5Dois, dois.5Três, três.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5Sete, sete.5Oito, oito.59, 9.5, 10

ER20- Distância de fixação do parafuso de alta precisão UP: Φ 1, 1.5Dois, dois.5Três, três.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5Sete, sete.5Oito, oito.59, 9.5Dez, dez.5, 11, 11.5- Doze.5, 13

ER25- Distância de fixação do parafuso de alta precisão UP: Φ 1, 1.5Dois, dois.5Três, três.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5Sete, sete.5Oito, oito.59, 9.5Dez, dez.5, 11, 11.5- Doze.513, 13.5Quatro, quatro.5- Quatro.516, 16.5, 17

ER32- Distância de fixação do parafuso de alta precisão UP: Φ 2. 2.5Três, três.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5Sete, sete.5Oito, oito.59, 9.5Dez, dez.5, 11, 11.5- Doze.513, 13.5Quatro, quatro.5- Quatro.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ER40- Distância de fixação do parafuso de alta precisão UP: Φ 3. 3.5Quatro, quatro.5Cinco, cinco.5Seis, seis.5Sete, sete.5Oito, oito.59, 9.5Dez, dez.5, 11, 11.5- Doze.513, 13.5Quatro, quatro.5- Quatro.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.5- 24 anos.525, 25.5- 26 anos.27.28.29.30

ER50- Alto alcance de fixação do parafuso de alta precisão: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
