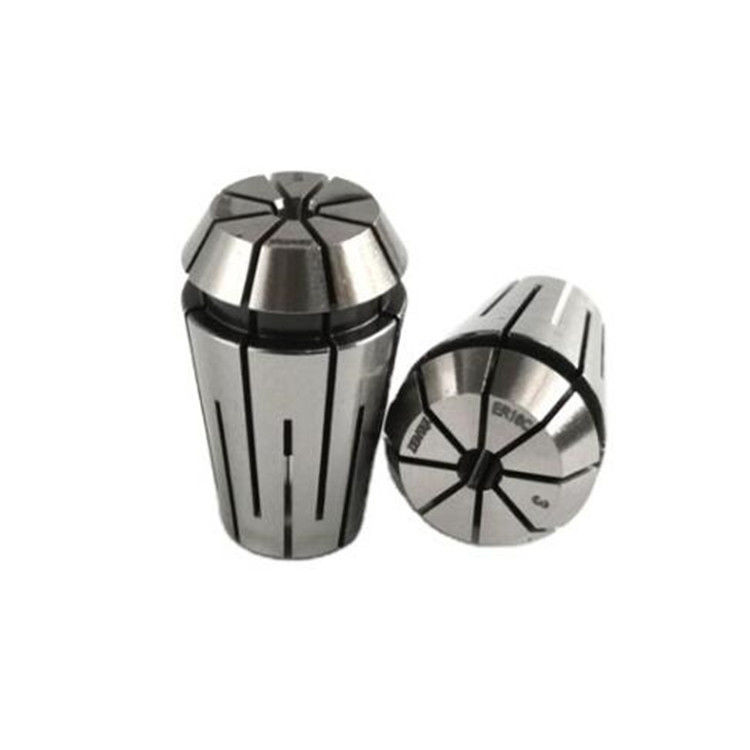

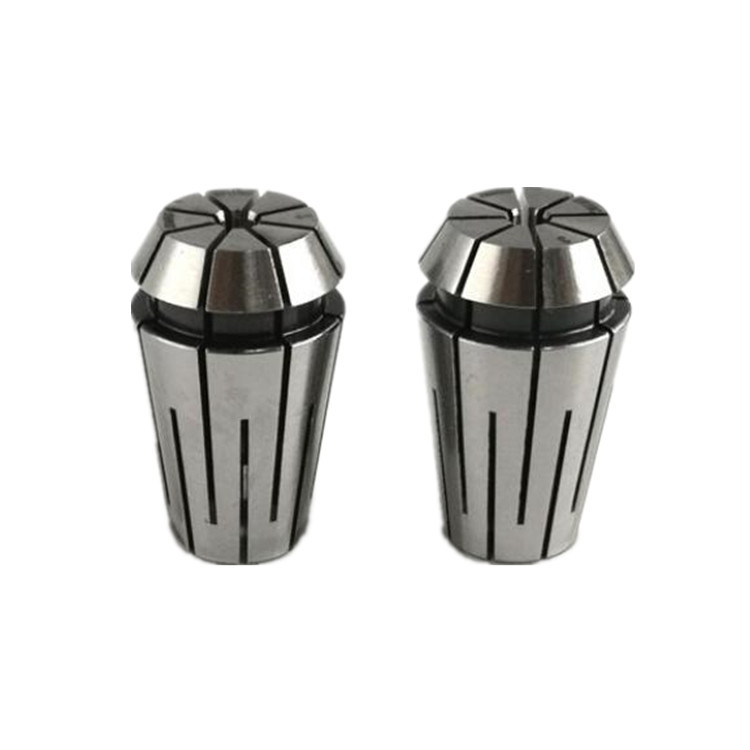

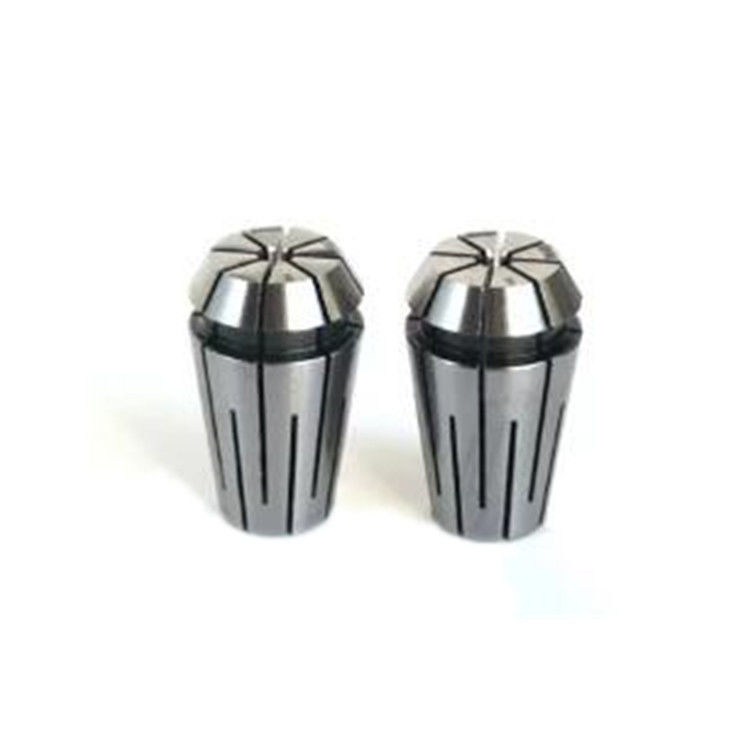

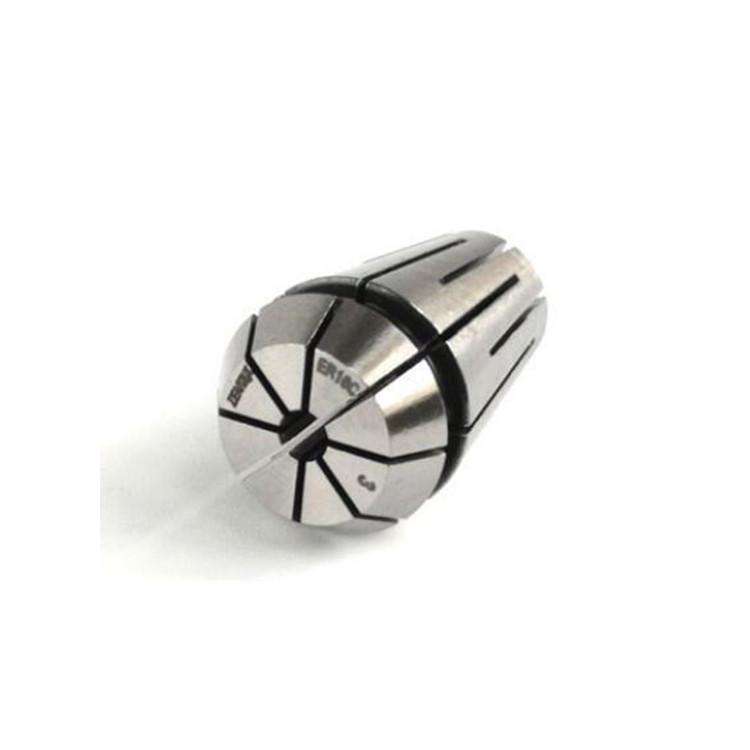

Refrigerante de água selada ER Collet ER16 ER20 para vedação de ranhuras

Equipamento de refrigeração de água selada de alta precisão para vedação de ranhuras

Alta precisão ER fechado cola de líquido de arrefecimento de água,colla de mola Diferenças no uso de ranhuras para alcançar ao redor da vedação
O Característica central de água aplica-se apenas às pastilhas para segurar a ferramenta do buraco de água, pode suportar a pressão de água de 7Mpa Os buracos não padrão podem ser personalizados.

INTRODUÇÃO DO PRODUTO

Nome do produto: ER / C pinça de cartucho de alta precisão de alta durabilidade
Material: SUJ2 importado do Japão, 42CrMo
Dureza do produto: 46-50HRC
Superfície rugosa: Ra0.4
Tipo de coleção: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Aparição da coleira: revestimento leve (anti-corrosição, resistência à abrasão, número de limpeza, precisão e estabilidade, superfície lisa, conforto, aparência mais bonita)
Precisão do collete: 0,005 mm, 0,008 mm
Quando encomendar, indicar o grau de precisão

Instalação de colchão selado de alta precisão
1. Instalar a ranhura da coleira de mola no círculo excêntrico da porca, empurrar a coleira de mola na direcção indicada pela seta até ouvir um clique,o que significa que o colchão de mola foi instalado no lugar.
2. Em seguida, instalar o collete de mola sobre o apoio e certifique-se de que a ferramenta está instalada no lugar
3. Instale a porca na alça e tranque-a com uma chave inglesa.

Desmontar
Depois de virar a porca do porta-ferramentas, puxe o porta-ferramentas,empurrá-lo para dentro a partir da frente do collete de mola e pressioná-lo para baixo contra a parte inferior do círculo excêntrico ao mesmo tempo, e empurrar o collete de mola diagonalmente até o collete de mola e porca são desmontados

O collete de vedação ER é um tipo de collete usado em operações de usinagem para segurar com segurança uma peça de trabalho ou ferramenta no lugar.É projetado com uma característica de vedação que ajuda a evitar que o líquido de arrefecimento ou outros fluidos entrem no collete e afetem o processo de usinagem.

O mecanismo de vedação de uma coleira de vedação ER consiste tipicamente em vedações de borracha ou elastômeros que são integradas no projeto da coleira.Esses selos criam uma barreira entre a coleira e o ambiente exterior, impedindo a entrada de fluidos.

Os colletos de vedação ER são comumente usados em indústrias como automotiva, aeroespacial e médica, onde a usinagem de precisão e o controle de refrigerante são críticos.Fornecem uma solução fiável para manter um ambiente de usinagem limpo e controlado, reduzindo o risco de contaminação e melhorando a precisão e a eficiência gerais da usinagem.

Além da característica de vedação, os colantes de vedação ER também oferecem os benefícios de alta força de agarre, capacidade de mudança rápida de ferramenta e compatibilidade com uma ampla gama de tamanhos de ferramenta.Eles estão disponíveis em vários tamanhos e configurações para atender a diferentes requisitos de usinagem.
