Chaque ER11 Collet, 1.0-7.0mm, Prensagem de alta precisão

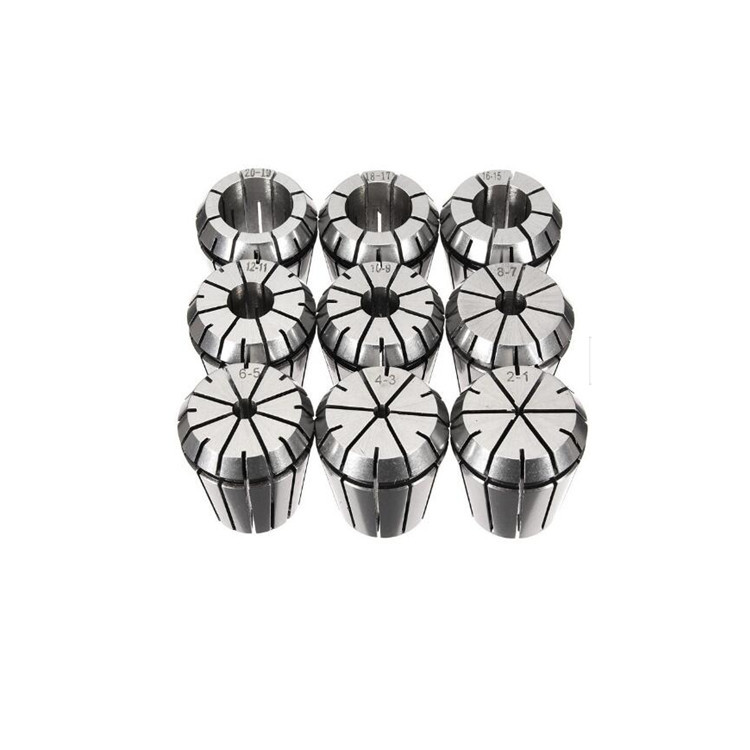

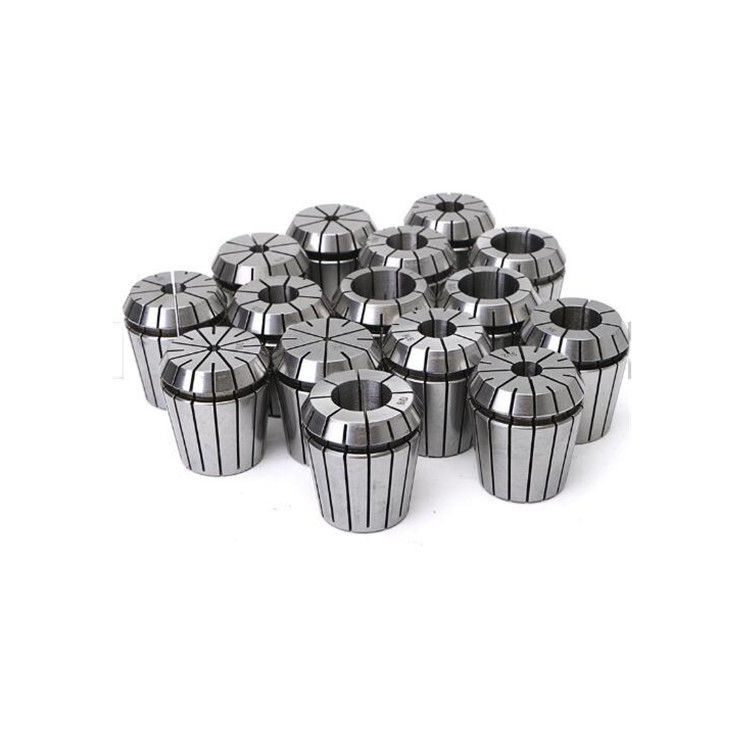

ER Collet for Milling Chuck,High Precision Clamping 1-16mm CNC ER20 ER25 Spring ER Collet é feito de material de alta qualidade de 65Mn, com dureza de HRC45-48.Produzimos todos os tamanhos de 1mm-20mm ER32 collets, e gama completa de ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 coletes. Nós exportamos para países humorísticos, e estabelecer um bom relacionamento de cooperação.015 para referênciaTambém fabricamos tipos de acessórios de máquinas-ferramenta CNC, incluindo collet chucks, pulse studs, retenção do botão.
Er Collet, Er16 Collet, Er20 Collet, Precision Er Collet Série de molas de moagem - ER collets
1) fabricado em aço elástico especial sob excelente tratamento térmico e processo de moagem preciso.
2) Esta coleira pode prender para um tamanho padrão específico e para o seu próximo tamanho.
3) três precisões:00,005mm, 0,01mm, 0,015mm.
| Modelo |
d |
D |
D1 |
D2 |
L |
Collapsivel
Capacidade |

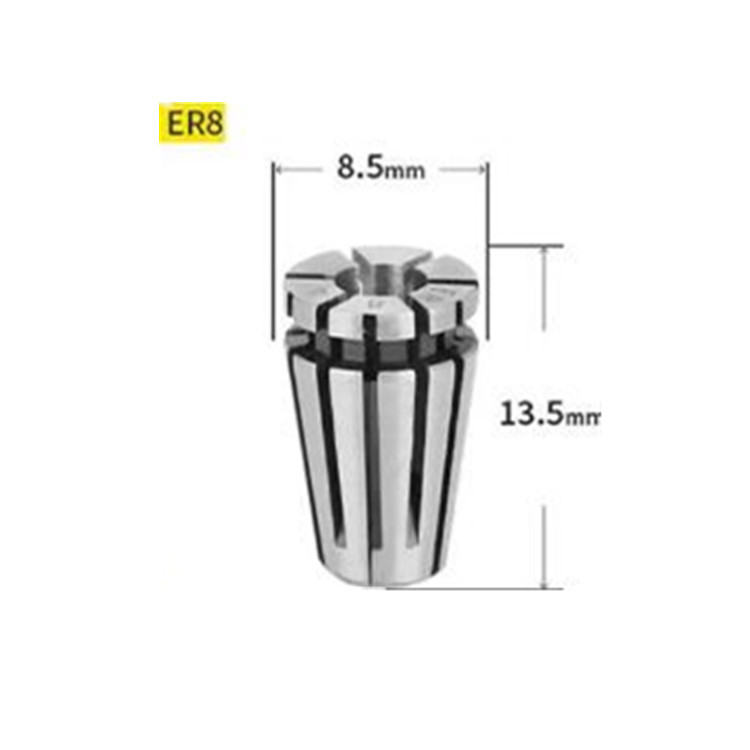

| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |

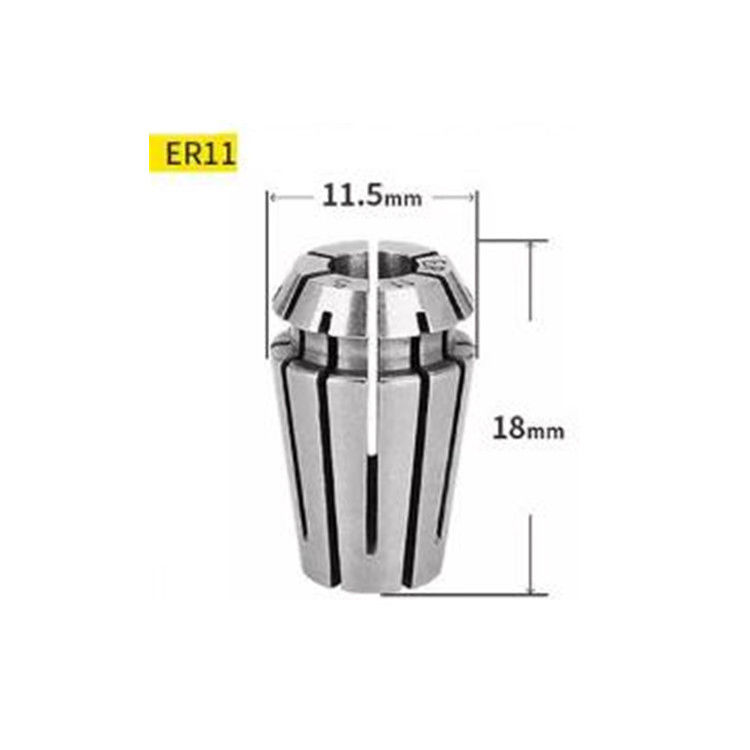

| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Modelo |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
1/8 - 25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1" |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
O collete ER é um tipo de collete que é comumente usado em brocas de moagem.segurar a ferramenta ou a peça de trabalho com firmezaOs collets ER são concebidos para segurar ferramentas redondas, tais como moinhos de ponta, brocas e reamers, em chucks de fresagem.
O sistema de collete ER é amplamente utilizado em aplicações de fresagem devido à sua versatilidade e precisão.Os coletes de emergência vêm em vários tamanhos., designados por um número, como ER16, ER32 ou ER40, que indica o diâmetro máximo da ferramenta que podem suportar.
Para usar um collete de emergência em um chuck de fresagem, o collete é inserido no chuck e apertado usando uma porca de collete.A ferramenta ou peça de trabalho é então inserida no cabo e segura, apertando ainda mais a porcaIsto cria uma forte aderência à ferramenta, evitando o deslizamento durante as operações de usinagem.
Em geral, os collets ER são uma escolha popular para os moinhos de fresagem devido à sua fiabilidade, facilidade de utilização e capacidade de suportar uma grandeA utilização de ferramentas de grande porte.
