Ferramentas de moagem ER32 de alta precisão ER32 Collet Chuck Set ((18 PCS-3-20 mm)

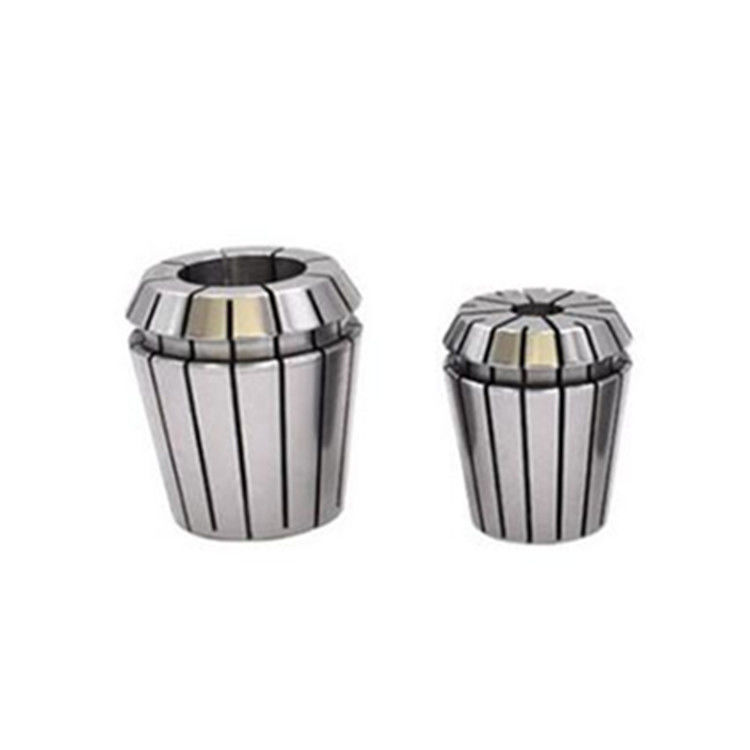

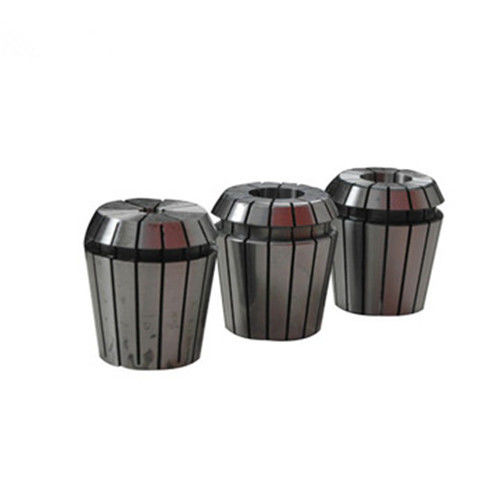

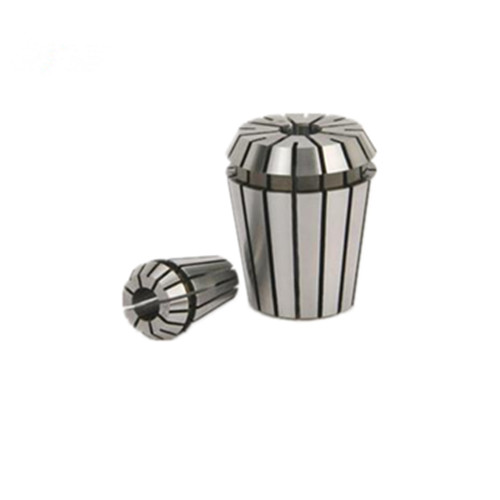

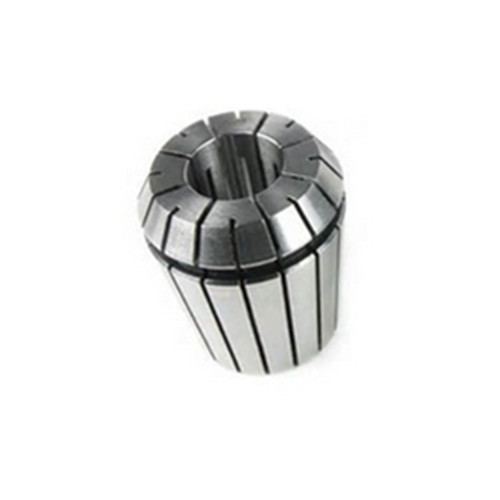

O colete ER de alta precisão, também conhecido como colete de mola, é montado em uma máquina de fresagem de perfuração, perfurador e moedor, sua função é prender o cortador de perfuração ou a faca.A coleira flexível é actualmente a mais utilizada. O seu desempenho estável, alta precisão pela confiança da maioria dos fabricantes. Todos os produtos são de rectificação de precisão, em conformidade com as especificações alemãs DIN 6499 fabricação de precisão.
A bobina é um tipo de dispositivo de bloqueio para segurar a ferramenta ou peça de trabalho, que é geralmente usado na máquina de perfuração e fresagem e no centro de usinagem.Selecione a qualidade da pinça de puxar pós para reconhecer titânio Hao. A pinça do tipo de puxação do poste é puxada para trás depois que o objeto é colocado no lugar, e a parte de pinçação é puxada para trás para fazer a pinça do pincelamento.O tipo de empurrão para a frente é mover a peça para a frenteO mercado industrial actual utilizava o material da bobina: 65Mn.É um tipo de grampo em forma de tubo usado para fixação de broca ou corte de fresagem que é usado para instalação em máquina de fresagemÉ também um tipo de dispositivo de fixação utilizado para fixar as peças que precisam de ser modificadas.
Specificação
1) Runout do nosso collet de emergência estão dentro de 0,005mm-0,015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 e ER50
3) ER Collet Fabricado em aço de alta qualidade:65Mn
4) Din 6499 Collet ER Collet Embalagem: embalagem interna é de plástico ou de papel, a embalagem exterior é de caixas de papel.
5) Precisão ER Collet Normalmente fornecemos dois tipos de precisão: a primeira precisão 0,008mm, a segunda precisão 0,015mm. A maior precisão é 0,005mm.
6) Inspecção de colchetes de primavera: 100% de inspecção de colchetes.
Procedimento de instalação da pinça
1. verificar se os dentes de parafuso da porca de ligação podem ser bloqueados no tubo de ligação.
2. bloquear a porca de ligação para a manga.
3. reduzir a pressão do óleo para o estado mínimo e acionar o cilindro de pressão do óleo para parar o pistão na extremidade dianteira.Vire o cabo para bloquear a porca de ligação nos dentes de parafuso do tubo de ligação. No momento do bloqueio, o orifício cônico da rolha deve ser concêntrico com o cônico do eixo principal,e o orifício de localização da pinça deve estar alinhado com o botão de localização na extremidade do nariz do eixo principal.
4. operar o cilindro de pressão de óleo para fazer o pistão retroceder, combinar o colchão com o cônico do eixo principal e confirmar que o botão de posicionamento foi montado no colchão.
5. o parafuso de bloqueio fixa a cabeça da pinça e o eixo principal, aumenta gradualmente a pressão do óleo e move repetidamente a cabeça da pinça até ao empuxo máximo admissível.
Procedimento de instalação da bobina
1. remova a tampa do travão
2. instalar a pinça na tampa do travão e, em seguida, instalar a pinça na manga.
3. instalar a tampa de travagem de volta ao corpo e bloquear os parafusos para verificar se a tração de fixação da pinça é correcta.
A precisão de fixação da pinça é entre 0,001-0,008 mm. Com o uso de um cabo de ferramenta e uma porca, diferentes precisões de fixação são aplicadas a diferentes tecnologias de processamento de peças de trabalho.Quanto maior a precisão da parte de conexão da ferramenta, quanto mais elevada for a precisão da pinça a ser seleccionada, o que afetará directamente a precisão global do escoamento após a pinça da ferramenta.A alta precisão requer a seleção de pinças de tambor de alta precisão.
Conjunto de coletes de emergência:
| ER8 |
9 PCS |
1-5 mm ((1,1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| ER11 |
5PCS |
3-7 mm;4;5;6■7mm) se 7PCS,inclui 1&2mm |
| ER16 |
8PCS |
3-10 mm;4;5;6;7;8;9; 10 mm) |
| ER20 |
6PCS |
3-13 mm;4;6;8;10; 13 mm) |
| 11PCS |
3-13 mm;4;5;6;7;8;9;10;11;12; 13 mm) |
| ER25 |
7PCS |
4-16 mm;6;8;10;12;14; 16 mm) |
| 15 PCS |
2-16 mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16 mm) |
| ER32 |
6PCS |
6-20 mm;8;10;12;16; 20 mm) |
| 11PCS |
4-20 mm;5;6;8;10;12;13;15;16;18; 20 mm) |
| 18PCS |
3-20 mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20 mm) |
| ER40 |
7PCS |
6-25 mm;8;10;12;16;20; 25 mm) |
| 15 PCS |
4-26 mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26 mm) |
| 23PCS |
4-26 mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26 mm) |
| ER50 |
12 PCS |
10-34 mm (~ 10 mm),12,14,16,18,20,22,24,26,28,30,32, 34 mm) |
