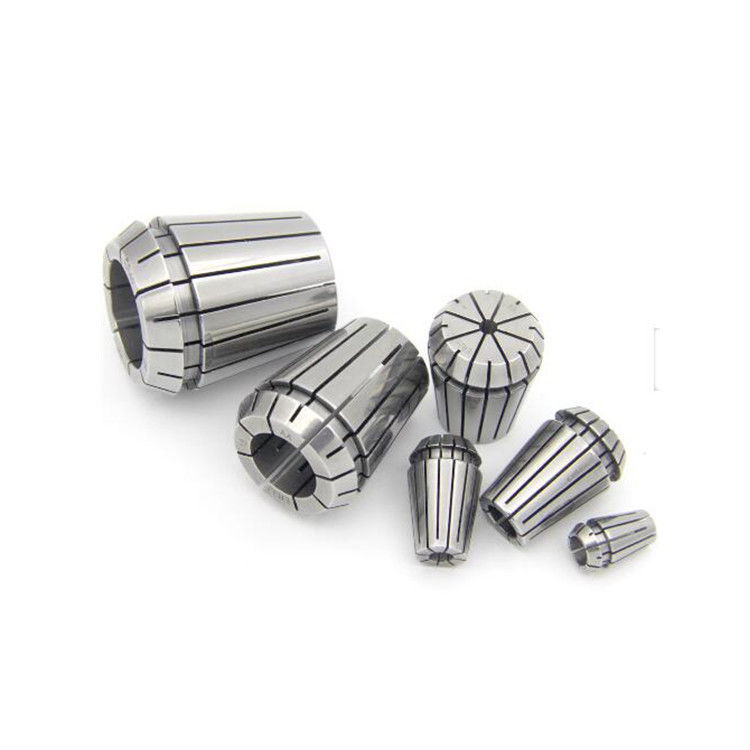

Conjunto de colante de alta precisão ER (ER8-ER50) com precisão de colante de mola de 0,008 mm

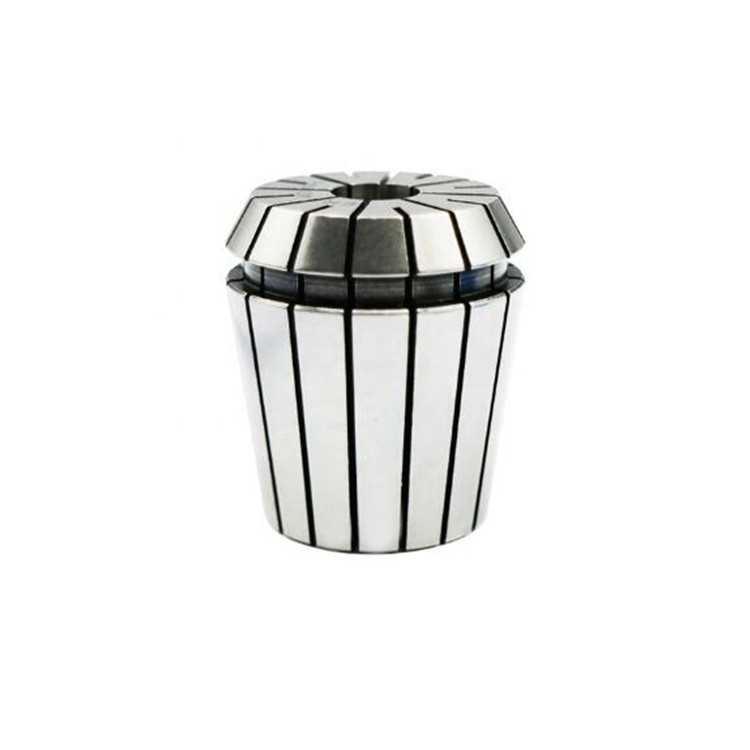

DIN6499 Er20 Collet (2-13mm), ER colletChuck, o padrãoColchão de emergênciaÉ a ferramenta de pinçagem mais utilizada no mundo.Fabricado em aço ligado a molas e totalmente endurecido, oColchetes de emergênciasão ideais para muitas aplicações de usinagem, incluindo perfuração, fresagem, reaming, tapping e moagem.
Conjunto de chuck de coleção de emergência de alta precisão
1.Os collets de precisão são aplicados para uma variedade de processamentos, incluindo perfuração, fresagem, tapping e moagem.
2.Material de colchão de mola: 65Mn. padrão: DIN6499B
3.ER Dureza do collet:HRC 44-48.
4Din 6499 Collet tamanho completo: ER8,11,16,20,25,32,40,50.
5.BT-ER chucks de coleção, puxadores, chaves/aberturas disponíveis
Montagem do Collet
Insira o sulco do sulco no anel excêntrico da porca de fixação na marca na parte inferior da porca.Noel de parafuso com coleira no suporte de ferramentasRecomendamos apertar a porca com uma chave inglesa.
Desmontagem do Collet de Urgência
Depois de a porca ser desviada do porta-ferramentas,pressionar na face do colete de emergência enquanto simultaneamente empurra para o lado na parte de trás do colete oposta à marca até que se desprenda da porca de fixação.

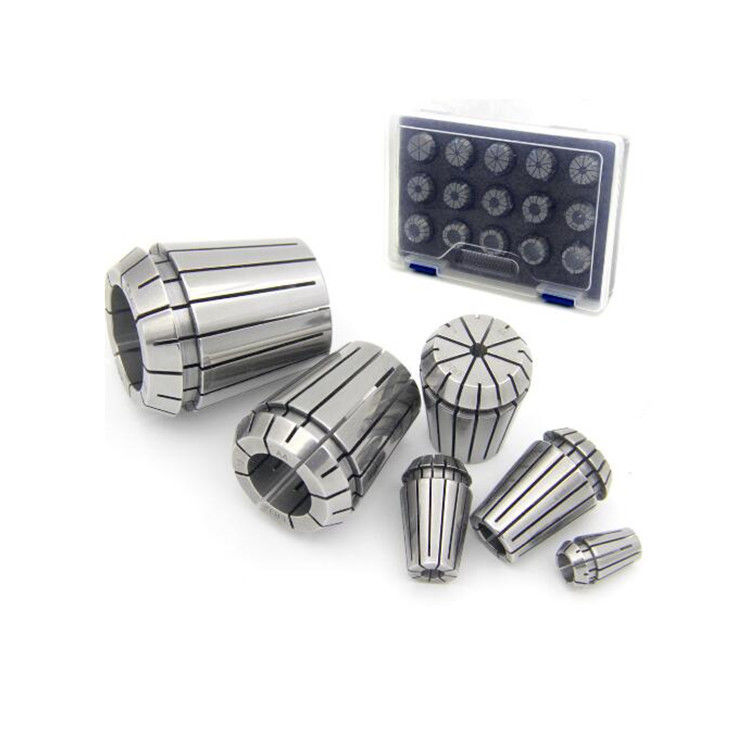

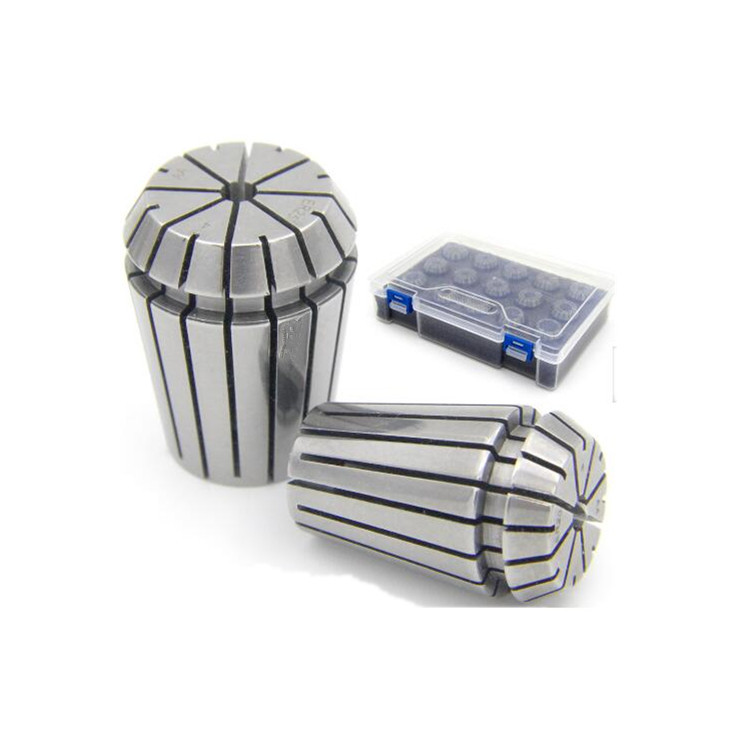

Conjunto de coletes de emergência:
| ER8 |
9 PCS |
1-5 mm ((1,1.5,2,2.5,3,3.5,4,4.5,5 mm) |
| ER11 |
5PCS |
3-7 mm;4;5;6■7mm) se 7PCS,inclui 1&2mm |
| ER16 |
8PCS |
3-10 mm;4;5;6;7;8;9; 10 mm) |
| ER20 |
6PCS |
3-13 mm;4;6;8;10; 13 mm) |
| 11PCS |
3-13 mm;4;5;6;7;8;9;10;11;12; 13 mm) |
| ER25 |
7PCS |
4-16 mm;6;8;10;12;14; 16 mm) |
| 15 PCS |
2-16 mm;3;4;5;6;7;8;9;10;11;12;13;14;15; 16 mm) |
| ER32 |
6PCS |
6-20 mm;8;10;12;16; 20 mm) |
| 11PCS |
4-20 mm;5;6;8;10;12;13;15;16;18; 20 mm) |
| 18PCS |
3-20 mm;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19; 20 mm) |
| ER40 |
7PCS |
6-25 mm;8;10;12;16;20; 25 mm) |
| 15 PCS |
4-26 mm;5;6;8;10;12;13;15;16;18;20;21;23;25; 26 mm) |
| 23PCS |
4-26 mm;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25; 26 mm) |
| ER50 |
12 PCS |
10-34 mm (~ 10 mm),12,14,16,18,20,22,24,26,28,30,32, 34 mm) |
O conjunto ER é uma coleção de collets usados em aplicações de usinagem e metalurgia." referindo-se à capacidade da coleira de agarrar e segurar uma ferramenta ou peça de trabalho com segurançaOs colchetes de um conjunto de colchetes ER são concebidos com uma forma cônica que lhes permite comprimir e expandir para conter diferentes tamanhos de ferramentas ou peças de trabalho.
Os conjuntos de coleiras ER incluem tipicamente uma gama de tamanhos de coleiras, tais como ER16, ER20, ER32 ou ER40, que correspondem a diferentes diâmetros máximos de ferramenta ou peça de trabalho.O conjunto pode também incluir um parafuso ou um suporte de coleção, que é utilizado para fixar os collet em uma máquina ou ferramenta.
Os coletes ER são comumente utilizados em operações de fresagem, perfuração e torneamento, onde fornecem um agarre preciso e seguro em ferramentas de corte ou peças de trabalho.São amplamente utilizadas em indústrias como a automóvel, aeroespacial e manufatura geral.
Quando se seleciona um conjunto de colchetes de emergência, é importante considerar os tamanhos específicos e os tipos de ferramentas ou peças de trabalho com as quais se irá trabalhar.Certifique-se de que o conjunto é compatível com o parafuso ou suporte da máquina ou ferramenta.
