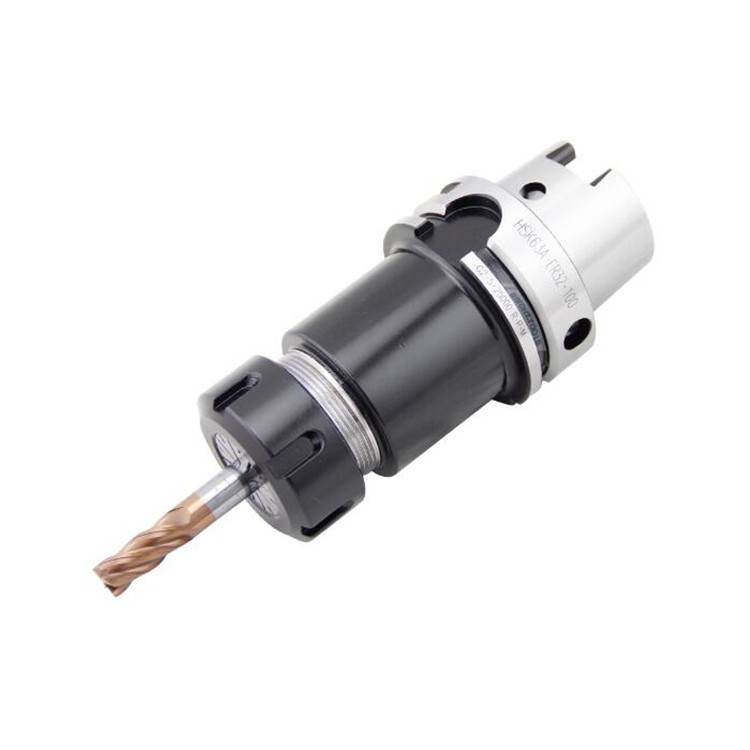

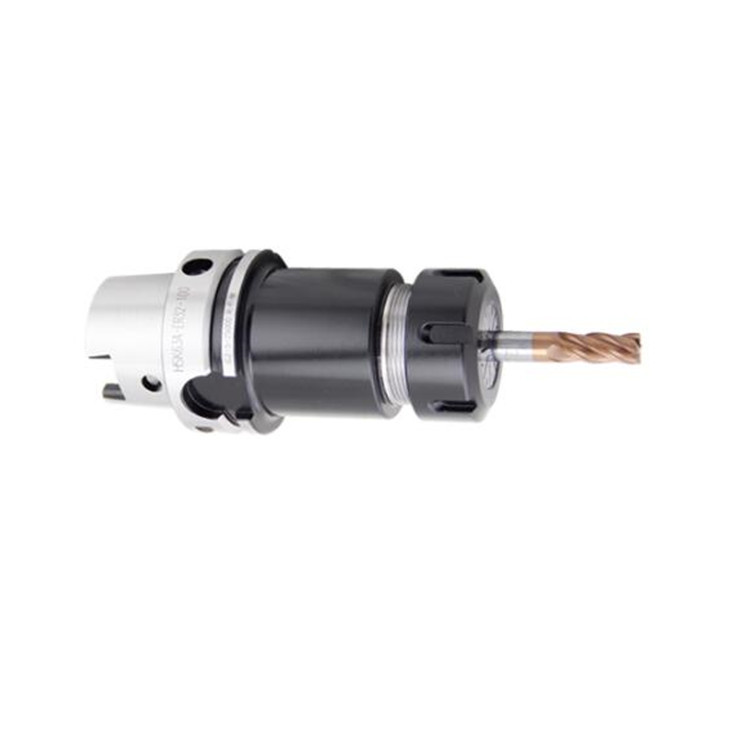

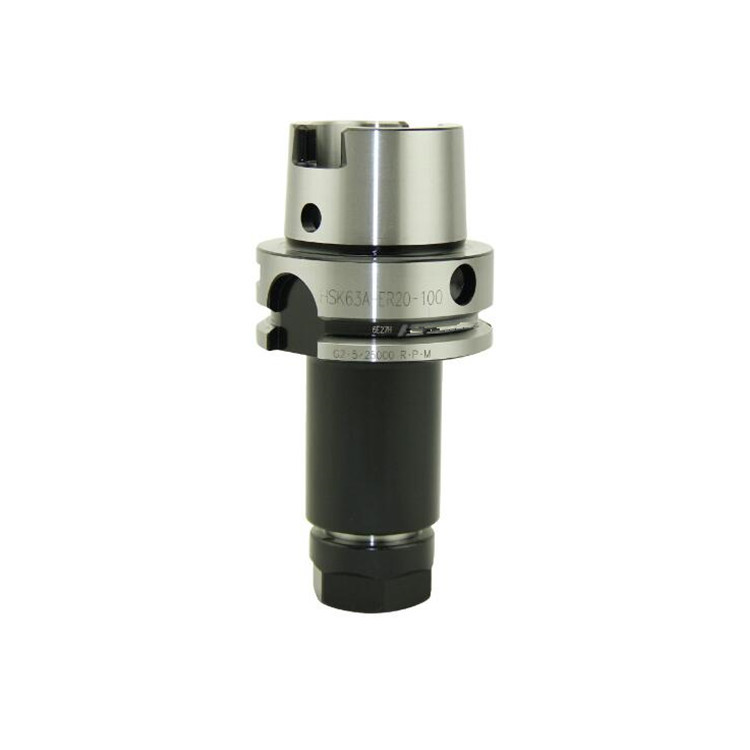

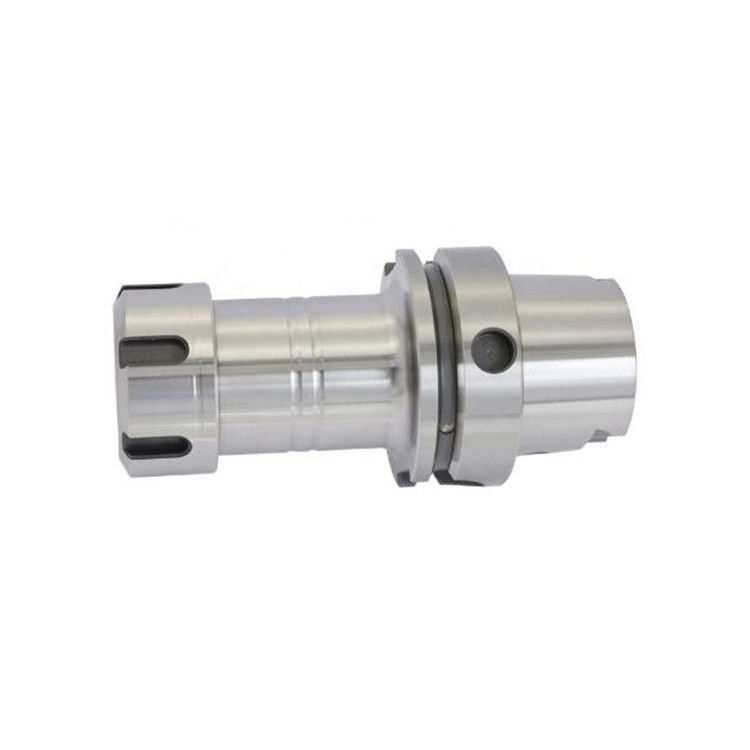

ER Collet Chuck HSK Portador de ferramentas para perfuração, moagem, torção e toque

HSK ER Collet Chuck para perfuração, fresagem, torção e toque

Especificação do suporte da ferramenta

Precision HSK ER Collet CHUCK suportador de ferramentas CNC, O único modo de fixação de posicionamento de camada dupla é projetado, a parada da extremidade dianteira e traseira do fio é adicionado,a rigidez da alça é aumentada em 30%, a faca anti-vibração tem um excelente efeito à prova de poeira. Pode ser usada para perfuração, fresagem, torção, toque e outro processamento, com forte praticidade e alto desempenho de custo.Por favor, consulte separadamente para personalização de peças não-padrão.

Hsk Collet Chuck ferramenta e manobra de correspondência
Deve ser prestada atenção à correspondência do suporte de ferramenta e ferramenta, especialmente na seleção do suporte de ferramenta de toque, deve ser prestada atenção ao tamanho da cabeça quadrada do toque.escolhendo cortador de broca de ponta única na máquina NC ferramenta pode evitar arranhar peça de trabalho durante a retirada da ferramenta, mas deve prestar-se atenção à direcção da ponta da ferramenta em relação à abertura do cabo da ferramenta: algumas máquinas-ferramenta exigem a mesma orientação que a abertura,enquanto algumas máquinas-ferramentas exigem que a orientação da chave seja perpendicular à orientação da chave.

Hsk Er Collet Chuck Seleção de alto desempenho e composto porta-ferramentas
A fim de melhorar a eficiência do processamento, devem ser selecionados, na medida do possível, cortadores e suportes de ferramentas de alta eficiência.O suporte de ferramentas de perfuramento de dois gumes pode ser usado para perfurar áspero, que não só pode melhorar a eficiência de processamento, mas também ajudar a reduzir a vibração de corte.mas também prender a ferramenta Hole-Bearing através da haste de ligaçãoPara grandes lotes e peças de trabalho típicas complexas, as ferramentas de corte compostas devem ser selecionadas na medida do possível.,a utilização de ferramentas de corte de compostos em centros de usinagem pode combinar vários processos num só processo e ser completada por uma única ferramenta,que favoreça a redução do tempo de processamento e do número de mudanças de ferramentasPara algumas peças especiais, pode igualmente ser considerado um projecto especial de suportes de ferramentas compósitos.

Introdução ao porta-ferramentas HSK:
1O contacto de dois lados da face final da flange e a parte do cone curto da alça da faca podem tocar e prender o fuso mecânico ao mesmo tempo, de modo a assegurar uma elevada rigidez.

2A posição da face final na direcção do fuso e o corpo vertebral na direcção da abertura asseguram a elevada precisão de repetição da configuração da alça da ferramenta,que seja adequado para usinagem de alta precisão.

3A secção cônica da haste é leve e conveniente para a troca automática de ferramentas.

4Durante a rotação de alta velocidade, o cone da forma do comando central segue a expansão do eixo principal, o que pode manter uma alta precisão.

5Apoia aplicações de refrigerantes de alta pressão.

6Após tratamento térmico da alça cônica HSK, o corte duro do ombro interno da alça cônica garante:(2) Excelente precisão do escoamento(3) Excelente força de bloqueio do fuso; (4) Excelente rigidez radial.

7Após o tratamento térmico da alça cônica HSK, o corte duro da superfície de contacto entre a alça cônica e o eixo principal assegura:(2) Prolongar o ciclo de vida da garra.

8. Todas as alças de ferramenta são equilibradas dinamicamente com precisão a g2.5 25000rpm para garantir: (1) funcionamento rápido e estável do fuso da máquina-ferramenta; (2) prolongar o ciclo de vida do fuso; (3) melhorar a vida útil da ferramenta;(4) Maior qualidade do processamento de superfícies.
