20CrMnTi Face Mill Arbor CATE Tool Holder Flange & Taper Face Milling Cutter

Detentor de ferramentas CATEE. Arbor de moinho de cara. Flange e cortador de moagem de cara CATEE.

Face Mill Arbor CATEE (CATEEer-pillar) Face Milling Holder é um suporte de ferramentas usado em máquinas de fresagem para operações de fresagem de face.É concebido para segurar um cortador de fresagem de face (também conhecido como moinho de face) no local durante a usinagem.

A designação CATEE refere-se ao tipo de espinha utilizada no suporte de ferramentas.que são comumente encontrados em fresadoras CNC.

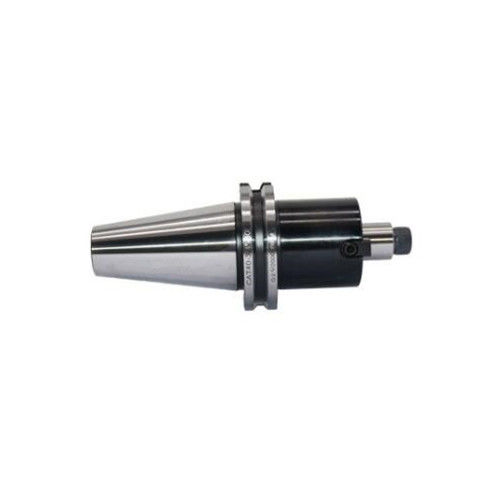

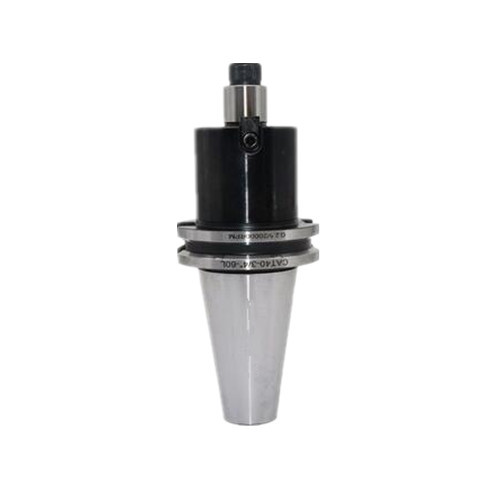

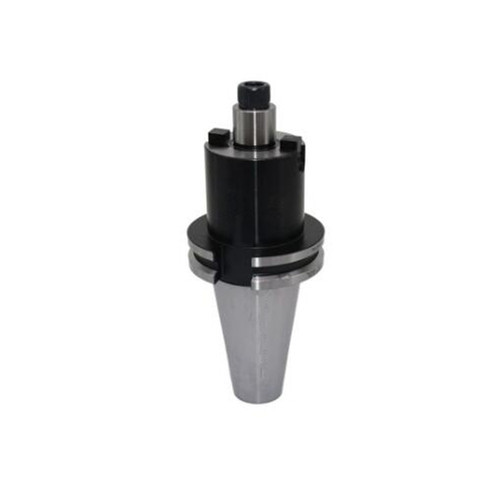

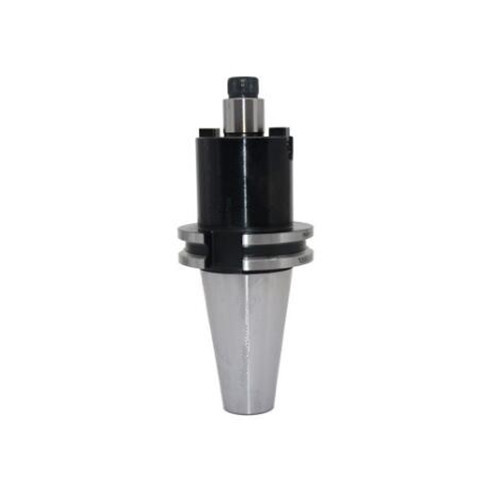

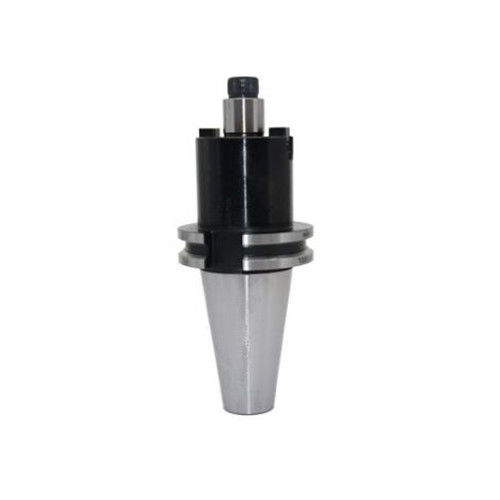

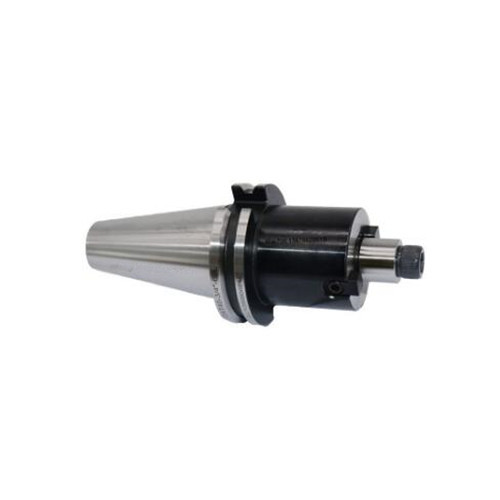

O suporte de fresagem de cara Arbor CATEE consiste tipicamente de uma haste cilíndrica com um cônico CATEE em uma extremidade e uma flange na outra extremidade.A flange tem furos ou ranhuras para a montagem do cortador de fresagem de face, que é normalmente fixado com parafusos ou grelhas.

Quando o suportador de fresagem de face do moinho de face Arbor CATEE é inserido no eixo da fresadora, o conector do moinho de face CATEE fornece uma ligação segura e precisa,assegurar que o cortador de fresagem de face permanece adequadamente alinhado durante a usinagemIsto permite operações de fresagem de face precisas e eficientes, que envolvem a remoção de material da face de uma peça de trabalho para criar uma superfície plana.

Em geral, o suportador de fresagem de caras Arbor CATEE é uma ferramenta essencial para operações de fresagem de caras,fornecendo uma ligação fiável e rígida entre a fresadora e o cortador de fresagem da face.

Face Mill Arbor CATEE Face Milling Holder, Cada cortador de fresagem de face FMA / FMB está equipado com parafusos e alças para montagem de cortadores de fresagem de face.Portador de ferramentas utilizado para apertar o cortador com o sulco de tração radial, tais como o cortador de fresagem de face, o cortador de disco vertical, o moinho de ponta de tipo conjunto, usinagem de alta velocidade e alta precisão.

Detentor de ferramenta:
1A precisão de coníferos da haste 7:24 ≤ AT3 e alguns tamanhos normais são todos testados na ferramenta de inspecção normalizada fabricada na Alemanha.
2O cone interno é testado com um instrumento de medição pneumático padrão e a relação da área de contacto da extremidade grande é superior a 90%.
3. O salto do corpo da haste ≤ 0.002.
5.CATEE Face Milling Holder a alça é adequada para a usinagem de precisão de média velocidade
6. Balanço dinâmico: G6.3 12000/18000RPM G2.5 15000/25000RPM pode ser feito de acordo com a demanda.
7Cada cortador de fresas de face da FMA/FMB está equipado com parafusos e alças para a montagem dos cortadores de fresas de face.
8. se tiver um cortador de fresagem de plano de produção - tipo estendido, pode perguntar.
9.CATEE Material do suporte de moagem de face: 20CrMnTi.
10.CATEE Dureza do suporte de moagem da face: HRC54 ° -60 °
11.CATEE Carregador de moagem de face Profundidade de carburizamento: > 0.8.

CATEE Face Milling Holder Os requisitos da barra de corte são os seguintes:
Para ser apertado mais apertado, melhor rigidez, pequena precisão de deflexão da ferramenta de usinagem, neste caso, pode a eficácia do potencial de jogo!
O corte da barra de corte verifica a precisão dos assuntos que necessitam de atenção:
1, a precisão da precisão e fiabilidade da balança, a unidade de medida de pelo menos 0,002 mm.
2, a barra de ensaio principal de acordo com a norma internacional
3, a precisão do molde de aço de tungstênio qualificado.
4, a barra de corte na parte da frente, limpar completamente todas as partes, tais como a porca de cole etc. E, ao mesmo tempo, deve prestar atenção à limpeza do fuso da máquina.
5, a barra de corte para fixação de barras de molde de aço de tungstênio, a necessidade de cumprir todos os tipos de ferramenta de descrição do dispositivo de vara, a fim de evitar a precisão de fixação causada por distorção inadequada.
6, se a medição tiver um desvio de 180 graus, a razão pode ser oCabeça ou fuso mecânico de precisão cônica etc..
