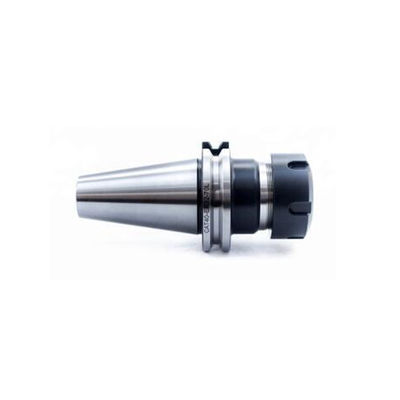

CATEE40-ER25-100 Portador de ferramentas, 42 mm D, 0,5-16 mm

O suporte de ferramentas ER-collet chuck CATEE40 é um tipo de suporte de ferramentas utilizado em máquinas de fresagem.que são collets comumente utilizados em operações de moagem para segurar de forma segura ferramentas de corte, tais como moinhos de ponta, brocas e reamers.

A designação CATEE40 refere-se ao tipo de conifer usado no suporte da ferramenta.Ele fornece uma conexão segura entre o suporte de ferramentas e o fuso da máquina de fresagem.

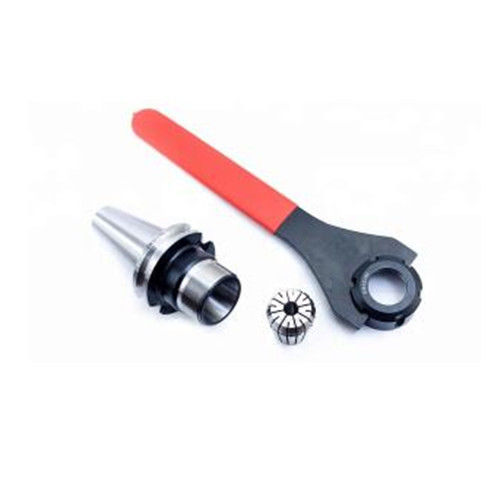

O suporte de ferramentas ER-collet chuck CATEE40 consiste tipicamente num corpo cilíndrico com uma haste cônica que se encaixa no fuso da fresadora.Tem uma seção roscada na extremidade onde o colete ER é inserido e fixado usando uma porca de coleteA porca de colchão é apertada para segurar a ferramenta de corte e mantê-la em posição durante as operações de usinagem.

Os suportes de ferramentas ER collet chuck CATEE40 são conhecidos por sua versatilidade, pois podem acomodar uma ampla gama de ferramentas de corte com diferentes tamanhos de hastes.Eles fornecem excelente concentricidade ferramenta e força de agarre, garantindo operações de usinagem precisas e eficientes.

Modelo	D	D1	Distância de fixação
CATEE40-ER16-70	28	44.45	0.5-10
CATEE40-ER16-100	28	44.45	0.5-10
CATEE40-ER20-70	35	44.45	0.5-13
CATEE40-ER20-100	35	44.45	0.5-13
CATEE40-ER25-70	42	44.45	0.5-16
CATEE40-ER25-100	42	44.45	0.5-16
CATEE40-ER25-150	42	44.45	0.5-16
CATEE40-ER32-70	50	44.45	1 a 20
CATEE40-ER32-100	50	44.45	1 a 20
CATEE40-ER32-120	50	44.45	1 a 20
CATEE40-ER32-150	50	44.45	1 a 20
CATEE40-ER40-100	63	44.45	2 a 26
CATEE40-ER40-120	63	44.45	2 a 26
CATEE.50-ER16-80	28	69.85	0.5-10
CATEE.50-ER20-80	35	69.85	0.5-13
CATEE50-ER20-90	35	69.85	0.5-13
CATEE50-ER20-105	35	69.85	0.5-13
CATEE50-ER20-150	35	69.85	0.5-13
CATEE.50-ER25-80	42	69.85	0.5-16
CATEE50-ER25-105	42	69.85	0.5-16
CATEE50-ER25-135	42	69.85	0.5-16
CATEE50-ER32-80	50	69.85	1 a 20
CATEE50-ER32-100	50	69.85	1 a 20
CATEE50-ER32-120	50	69.85	1 a 20
CATEE.50-ER40-80	63	69.85	2 a 26
CATEE50-ER40-100	63	69.85	2 a 26
CATEE50-ER40-120	63	69.85	2 a 26

Para a utilização em máquinas de moldagem, a utilização de uma máquina de moldagem com uma capacidade de produção superior a 1000 W é permitida.Cortador de disco vertical, conjuntos de tipos de fresadoras, fresadoras de face, fresadoras, fresadoras de três faces.

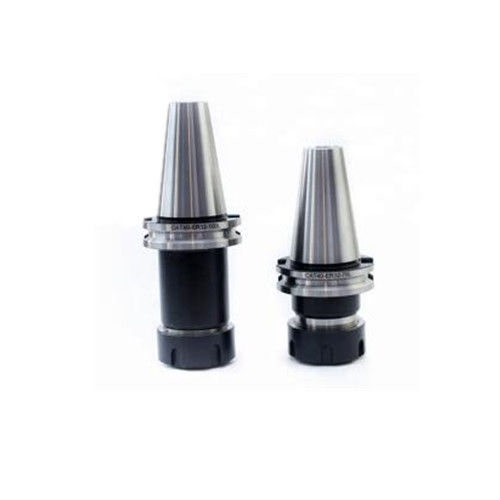

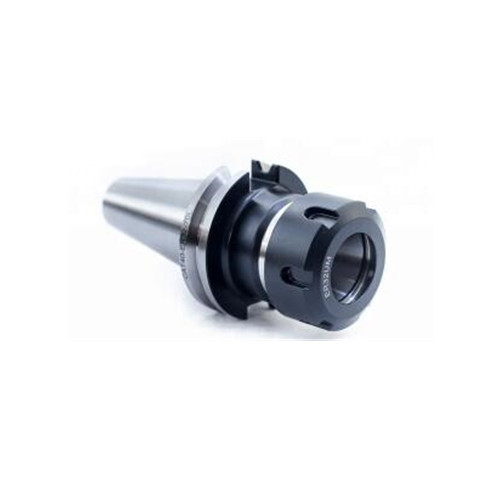

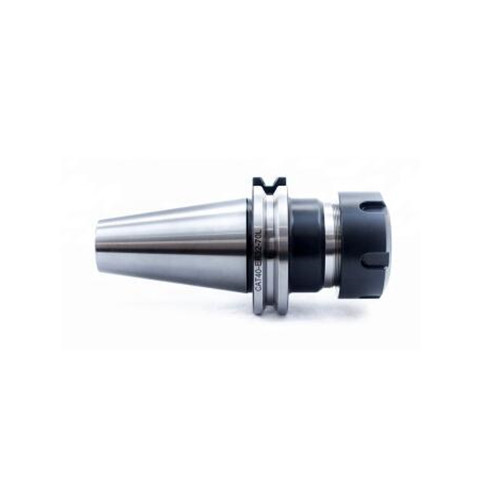

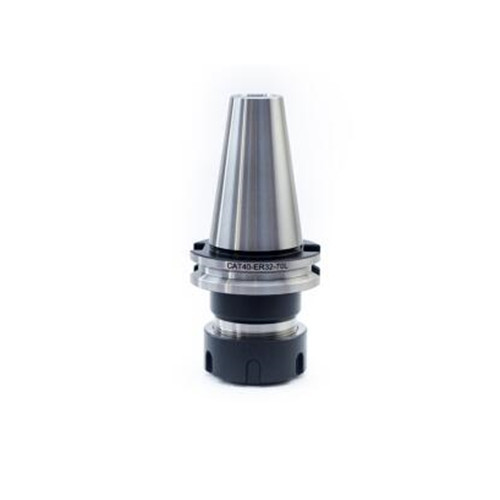

CATEE ER Collet Chuck CNC ferramenta de suporte
1.CATEE ER Collet Chuck material: aço endurecido, acabado em preto e finamente moído
2.CATEE ER Collet Chuck O tamanho: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck precisão: 0,005mm
4.CATEE ER Collet Chuck Dureza: 52-58HRC
5Superfície: tratamento térmico, areamento
6.A norma: BT MAS403, DIN69871, DIN2080, ANSIB5.5
7Tolerância de conificação: AT3
8.CATEE ER Collet Chuck Refrigerante tipo AD, B, AD+B
9.O equilíbrio dinâmico pode ser feito G6.3/12000rpm, G2.5/25000rpm

CATEE ER COLLET CHUCK

etiqueta:

Lugar de origem:	China
Marca:	QFMH
Número do modelo:	CATE30, CATE40, CATE50

Quantidade de ordem mínima:	10 PCS
Preço:	USD 10/PCS
Detalhes da embalagem:	Caixa de plástico
Tempo de entrega:	5DAYS
Termos de pagamento:	L/C, T/T, Western Union
Habilidade da fonte:	1000pcs/month

Aplicação:	Máquina do CNC	Cores:	De prata
Altura:	20mm	Duração:	100mm
Materiais:	20CrMnTi	Pacote:	cartão
Nome do produto:	CATE Tool Holder	Forma:	Cilindro
Tamanho:	CATE40-ER25	Tratamento de superfície:	Polonês
Tolerância:	0.01mm	Peso:	1.7KG
Destacar:	CATE40-ER25-100 , Detentor de ferramentas CATE Er25 , Er25 Collet Chuck 0
