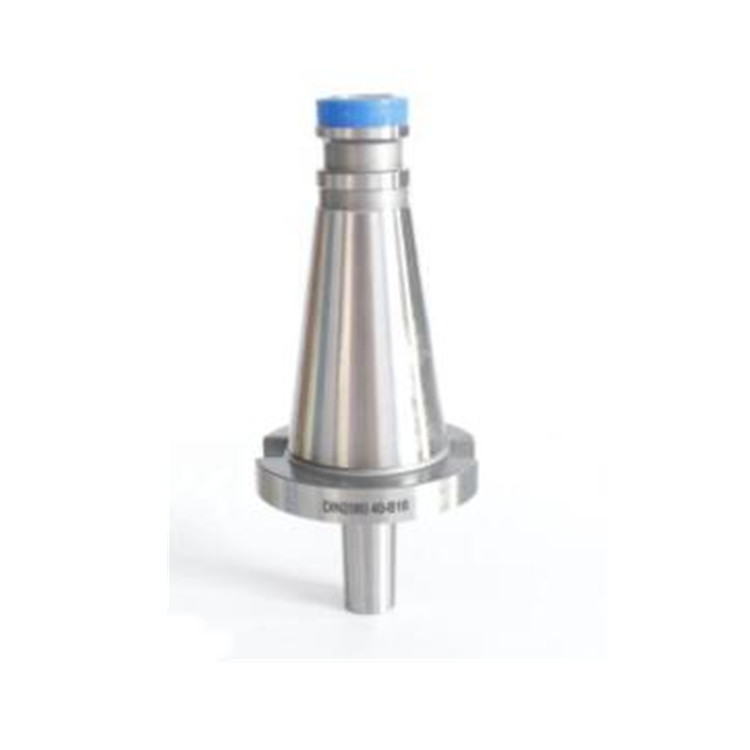

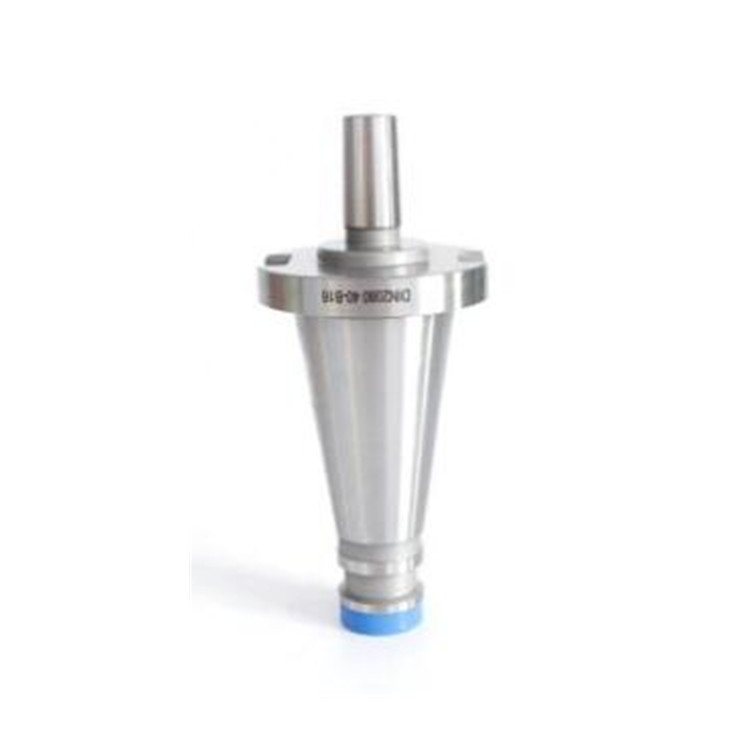

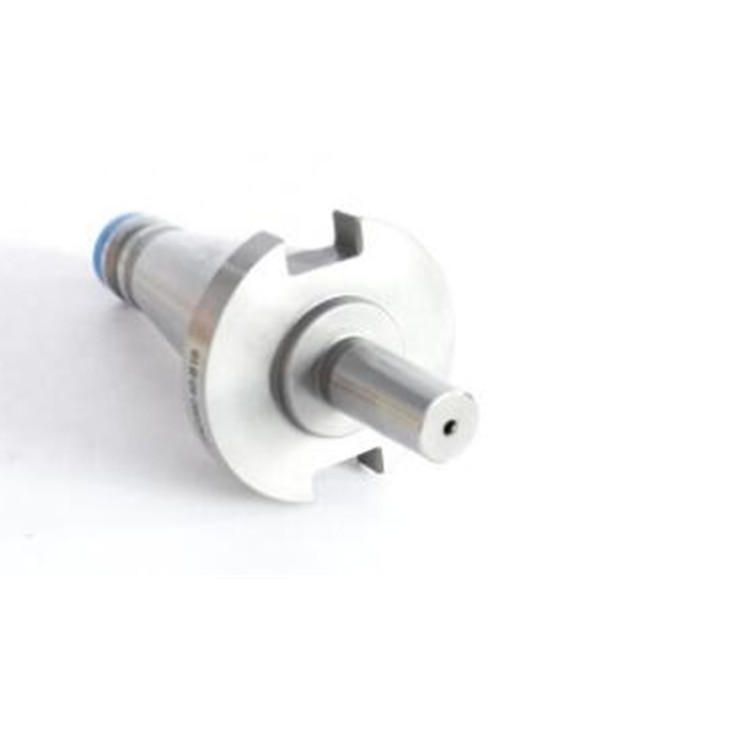

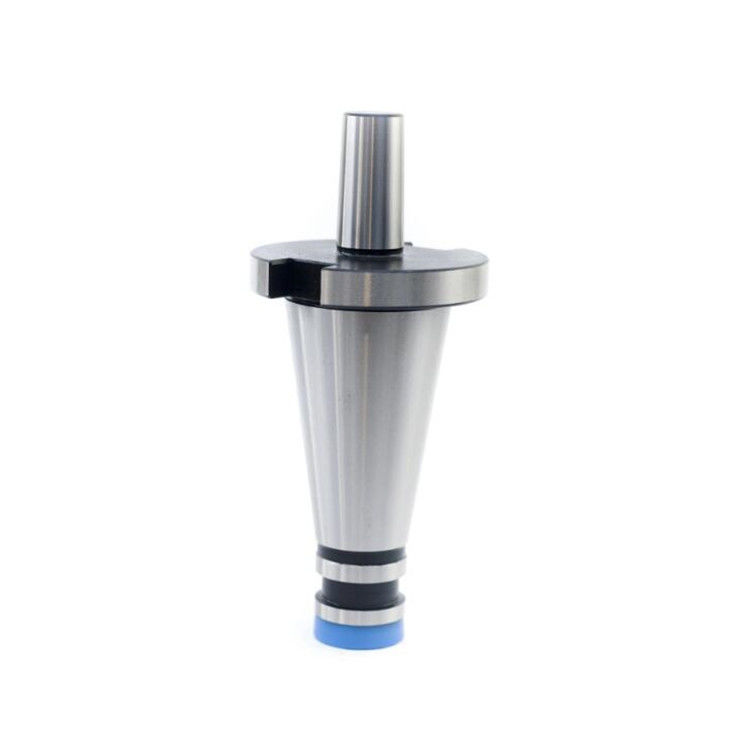

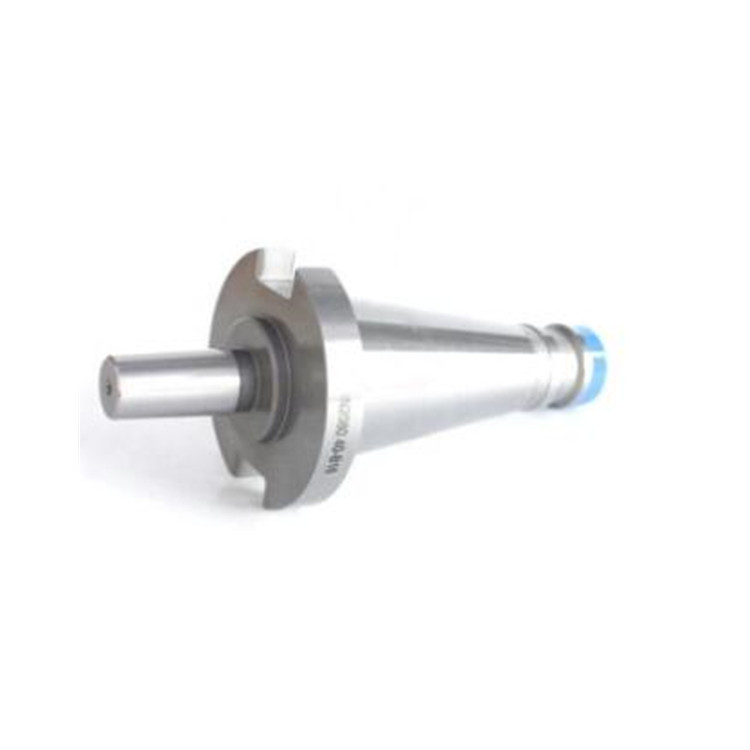

NT Forno Chuck Arbor Portador de ferramentas ISO40-J1 39.69mm D 6.35mm L 99mm M16 WT 0.5
NT Forro Chuck Arbor é um suporte de ferramentas usado para ligar um forro chuck a uma máquina-ferramenta, como uma fresadora ou torno.Ele fornece uma conexão segura e precisa entre o chuck e o fuso da máquina, permitindo operações de perfuração precisas.
O NT Drill Chuck Arbor normalmente consiste em um eixo cilíndrico com uma extremidade roscada que combina com o fuso da máquina e uma extremidade cônica que se encaixa no parafuso da perfuração.A extremidade roscada é parafuso no eixo da máquina, enquanto a extremidade cônica é inserida no chuck e apertada com uma chave de chuck ou chave inglesa.
O suporte de ferramentas é feito de materiais de alta qualidade, como aço endurecido, para garantir durabilidade e estabilidade durante as operações de perfuração.Ele está disponível em vários tamanhos e configurações para acomodar diferentes tamanhos chuck e fendões da máquina.
Usar um suporte de ferramentas NT Drill Chuck Arbor oferece vários benefícios, incluindo melhor precisão, redução de vibrações e aumento da produtividade.que permitam aos operadores alternar entre diferentes brocas ou ferramentas sem necessidade de equipamento adicional.
Em geral, o suporte de ferramentas NT Drill Chuck Arbor é um acessório essencial para operações de máquinas-ferramenta que exigem perfuração precisa,que oferece uma ligação fiável e eficiente entre o parafuso e o fuso da máquina.
| Modelo 7;24.NO.S. |
D |
d |
L |
M |
WT |
| ISO30-J0 |
31.75 |
6.35 |
99 |
M12 |
0.313 |
| ISO30-J1 |
31.75 |
9.754 |
106 |
M12 |
0.326 |
| ISO30-J2S |
31.75 |
13.94 |
109 |
M12 |
0.341 |
| ISO30-J2 |
31.75 |
14.199 |
113 |
M12 |
0.349 |
| ISO30-J33 |
31.75 |
15.85 |
122 |
M12 |
0.377 |
| ISO30-J6 |
31.75 |
17.17 |
122 |
M12 |
0.388 |
| ISO30-J3 |
31.75 |
20.599 |
123 |
M12 |
0.426 |
| ISO30-J4 |
31.75 |
28.55 |
136 |
M12 |
0.602 |
| ISO30-J5 |
31.75 |
35.89 |
145 |
M12 |
0.827 |
| ISO40-J0 |
44.45 |
6.35 |
126 |
M16 |
0.789 |
| ISO40-J1 |
44.45 |
9.754 |
133 |
M16 |
0.797 |
| ISO40-J2S |
44.45 |
13.94 |
136 |
M16 |
0.817 |
| ISO40-J2 |
44.45 |
14.199 |
141 |
M16 |
0.829 |
| ISO40-J33 |
44.45 |
15.85 |
145 |
M16 |
0.853 |
| ISO40-J6 |
44.45 |
17.17 |
145 |
M16 |
0.864 |
| ISO40-J3 |
44.45 |
20.599 |
150 |
M16 |
0.902 |
| ISO40-J4 |
44.45 |
35.89 |
165 |
M16 |
1.028 |
| ISO40-J5 |
44.45 |
25.89 |
170 |
M16 |
1.303 |
| ISO50-J1 |
69.85 |
9.754 |
175 |
M24 |
2.672 |
| ISO50-J2S |
69.85 |
13.94 |
177 |
M24 |
2.692 |
| ISO50-J2 |
69.85 |
14.199 |
180 |
M24 |
2.704 |
| ISO50-J33 |
69.85 |
15.85 |
184 |
M24 |
2.728 |
| ISO50-J6 |
69.85 |
17.17 |
184 |
M24 |
2.739 |
Máquina de fresagem NT perna de perfurador de barril,a haste de ligação é utilizada principalmente para perfurar e fresagem de máquinas utilizadas em perfurador de barril, geralmente utilizado para torno, máquina de fresagemMáquina de centro de usinagem, etc... pinça de perfuração para o buraco cônico, chuck de perfuração, chuck de auto-aperto do buraco cônico e ferramenta.
Especificações
1.NT Forno Chuck Arbor Conicidade de precisão: AT3
2.NT Forno Chuck Arbor Dureza: HRC48-52
3.NT Drill Chuck Arbor Acabou:0.005mm
4.NT Forno Chuck Arbor Padrão:JT / BT / DIN / CATEE
5.NT Forro Chuck Arbor Função: Aperto de perfuração para furador de buracos cônicos, furador e ferramenta de auto-aperto de buracos cônicos
6Características principais: alta dureza, trituração completa endurecida, inspecção do produto
7.NT Forno Chuck Arbor material: aço 45
8Precisão do produto: 0.01
9. Máquinas-ferramentas aplicáveis: torno
10.NT Forro Chuck Arbor Capacidade de carga: tipo de carga pequena
