Nome do produto: | SK ToolHolder | Tamanho: | trituração |
---|---|---|---|
Tipo: | SK | Aplicação: | trituração |
Dureza: | HRC56-58 | Materiais: | 20CrMnTi |
nome: | SK ToolHolder | Processando o tipo: | Máquinas de mecanização CNC |
Tolerância: | 0.005mm | ||
Destacar: | SK40 Arbor de moinho de face,Face Mill Arbor Balanced G6.3,G2.5 Porta-ferramentas CNC para fresagem de face |

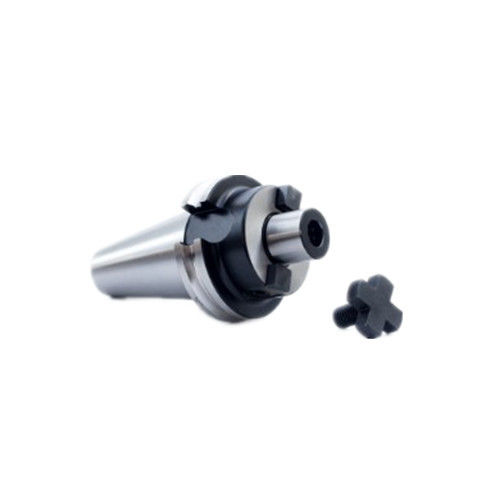

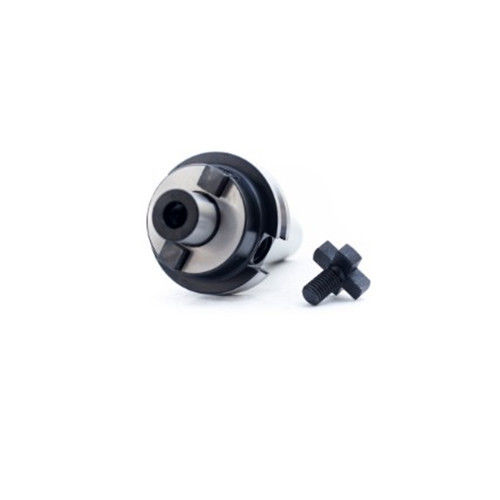

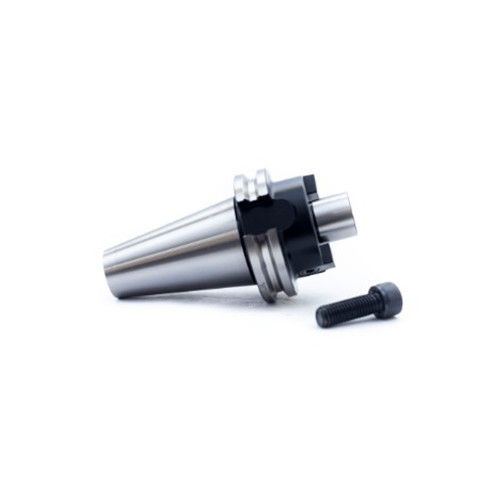

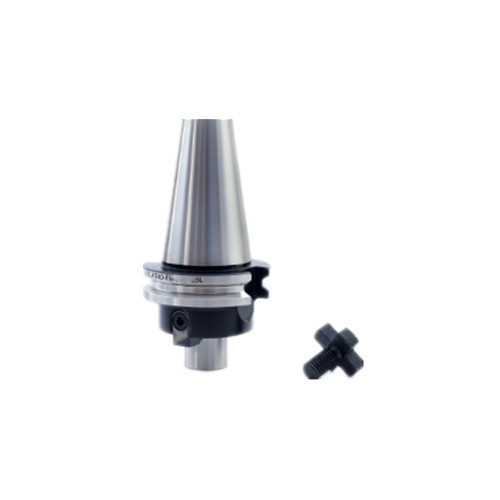

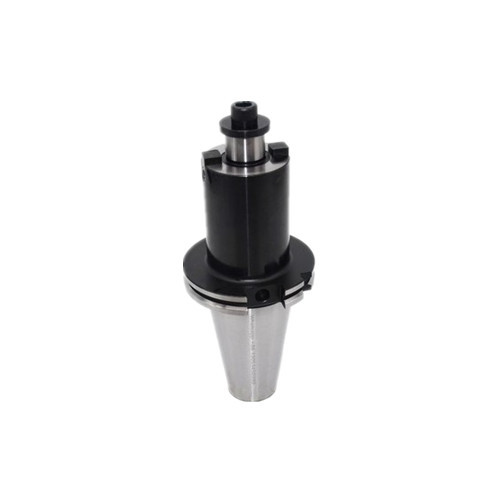

SK40 Portador de ferramentas para moinho de caras Arbors, Balanced G6.3 ou G2.5 porta-ferramentas para moagem de caras
DIN69871 SK30 SK40 SK50 Portador de ferramentas de moagem de face Arbors, SK Portador de moagem de face, como o cortador de moagem de face, o cortador de disco vertical, o moinho de fim de tipo definido, usinagem de alta velocidade e alta precisão.Ferramentas mecânicas de fuso e de corte e outros acessórios. SK carregador de moagem de face de alta precisão SK carregador de ferramentas de hastes, equilibrado G6.3 ou G2.5 para escolha. . O suporte de fresagem da face SK do cortador de fresagem da face com haste SK é utilizado para apertar o cortador com a ranhura de acionamento radial,
1. SK suportador de fresagem da face Material: 20CrMnTi
2. SK Portador de fresagem da face Dureza: HRC56-58
3. SK Carregador de fresagem de face Tipo: SK40/50 ER Collet Chuck
4. SK Portador de fresagem de face Padrão: DIN69871
5. SK Carregador de fresagem da face Balança dinâmica: G6.3/2.5
SK Detentor de moagem da face
DIN69871 Arbos de porta-ferramentas de moinho são um tipo de porta-ferramentas usado em máquinas de fresagem.A norma DIN69871 garante a compatibilidade e a intercâmbio entre diferentes suportes de ferramentas e fresadoras.
A designação SK refere-se ao tipo de cônico utilizado no suporte de ferramentas.10Esta concepção cônica proporciona uma ligação forte e rígida entre o suporte da ferramenta e o fuso da fresadora, permitindo uma elevada precisão e estabilidade durante as operações de fresagem.
A borda do suporte de ferramentas do moinho de cara tem uma flange em uma extremidade que mantém o cortador do moinho de cara no lugar.A proa também tem um buraco roscado para uma barra de tração ou um botão de retenção para segurá-lo firmemente no fuso.
DIN69871 Arbores de suportes de ferramentas de moinho de cara estão disponíveis em vários tamanhos e comprimentos para acomodar diferentes cortadores de moinho de cara e fusos de fresagem.São comumente utilizadas em indústrias como automotiva, aeroespacial e de usinagem geral para uma ampla gama de aplicações de fresagem.
Modelo | d1 | d2 | d3 | L1 | L2 | L3 | L | Parafusos de bloqueio para cortadores |
Máquina de lavar | Peso | |
SK30- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 100.8 | E100U300 |
|
0.70 |
FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 102.8 | E120U300 | FM-1 | 1.00 | |
SK40- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 121.4 | E100U300 |
|
1.20 |
FMB27-60 | 27 | 33 | 58 | 60 | 20 | 16 | 148.4 | E120U300 | FM-1 | 1.86 | |
FMB32-60 | 32 | 40 | 66 | 60 | 22 | 16 | 150.4 | E160U350 | FM-1 | 2.32 | |
FMB40-60 | 40 | 50 | 82 | 60 | 25 | 20.5 | 153.4 | E160U351 | FM-1 | 2.47 | |
SK50- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 154.75 | E100U300 |
|
3.60 |
FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 156.75 | E120U300 | FM-1 | 3.79 | |
FMB32-35 | 32 | 40 | 66 | 35 | 22 | 16 | 158.75 | E160Z350-4.0 |
|
4.10 | |
FMB40-50 | 40 | 50 | 82 | 50 | 25 | 20.5 | 189.75 | E160Z350-5.0 |
|
4.57 | |
FMB60F-70 | 60 |
|
129 | 70 | 40 |
|
211.75 | E160ZU500 |
|
8.00 |
