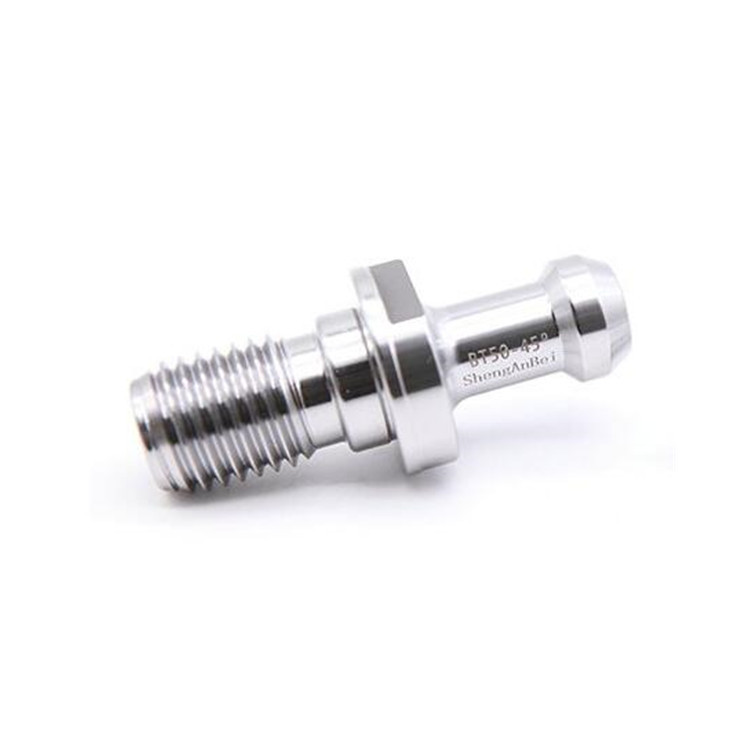

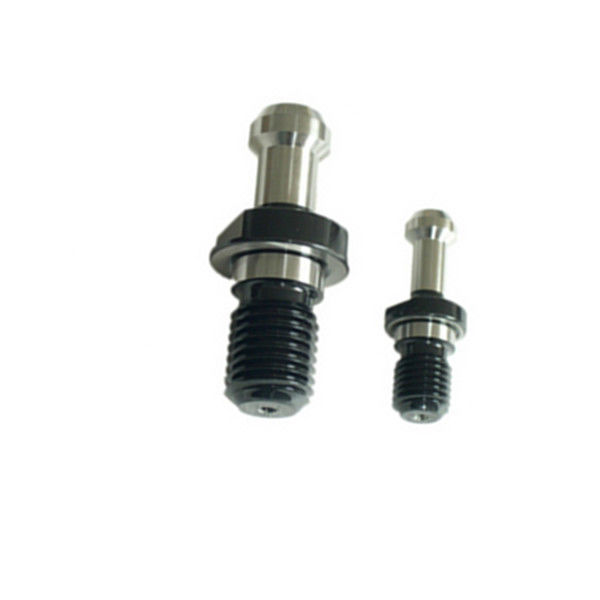

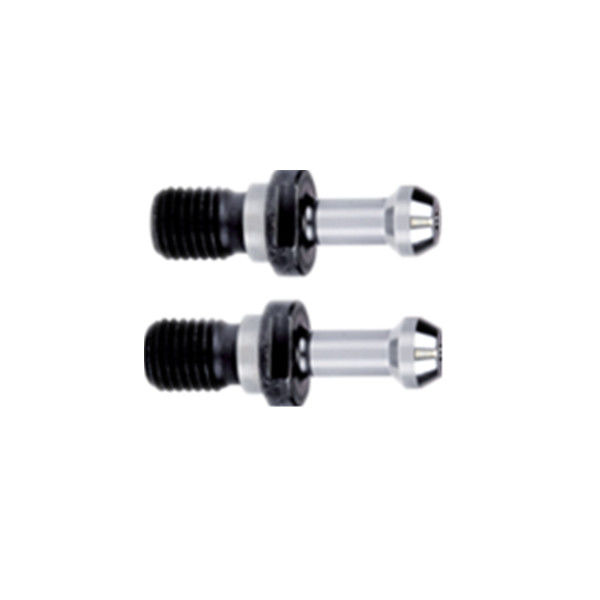

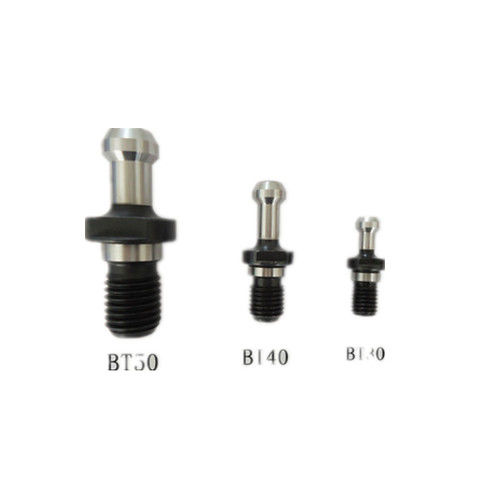

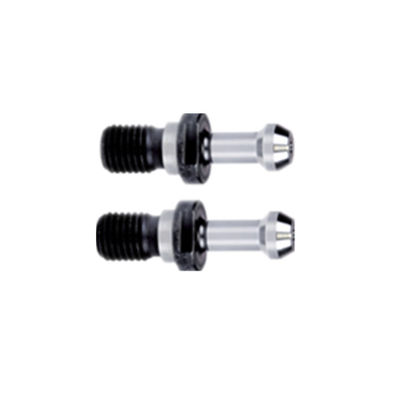

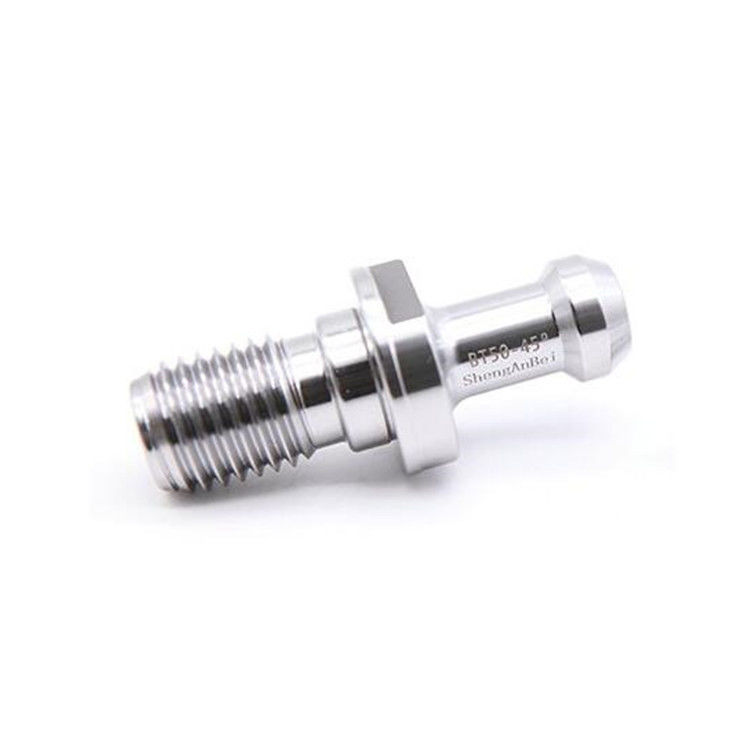

M12 BT30 Pull Stud CNC Chuck Tool Holder Bt30 Botão de retenção

BT Pull Stud 45 Graus Pull Studs: Conexão CNC de suporte de ferramenta de chuque, ferramenta de fixação automática

O cnc pull stud do suporte da ferramenta é apertado.O mecanismo de aperto automático da ferramenta dentro do fuso é o mecanismo especial da máquina-ferramenta CNCO desenho mostra a estrutura do fuso do centro de usinagem. O cortador pode ser carregado e descarregado automaticamente no fuso e preso automaticamente.O princípio de funcionamento é o seguinte:Quando o cortador 2 é carregado no buraco do fuso, o pin de tração 3 na parte de trás da alça é enviado para a parte da frente da vara de tração do fuso.o cortador é apertado pela garra elástica.

BT Pull studs 45°: uma extremidade do cnc pull stud está ligada ao rodapé da máquina-ferramenta, a outra extremidade está ligada ao suporte da ferramenta,A parte d é cortada de acordo com o grau de chuck da máquina-ferramentaPor meio da força axial transmitida pela haste de puxa cnc, a articulação da haste de puxa e o pincel de puxa cnc, o suporte da ferramenta é apertado.Ao trocar a ferramentaQuando o cano de tração CNC é instalado no eixo da máquina-ferramenta comum ou da máquina-ferramenta de controlo numérico,a articulação de arco do corpo da haste está ligada à extremidade frontal da estrutura da haste de traçãoA junta de parafuso do cnc pull stud está ligada ao buraco de parafuso interno do suporte de ferramentas que se estende até ao buraco do fuso,A utilização do suporte de ferramenta na máquina-ferramenta comum e na máquina-ferramenta de controlo numéricoO suporte de ferramentas pode ser utilizado não só em centros de usinagem, mas também em máquinas-ferramentas comuns e máquinas-ferramentas CNC, o que melhora a universalidade do suporte de ferramentas e reduz os custos de produção.

Botão de retenção para porta de ferramentas BT 45° Pull Stud,BT pull stud Tratamento de envelhecimento 20-40 h envelhecimento térmico super longo elimina o estresse interno residual durante a moagem.Tratamento de resfriamento profundo e tratamento de envelhecimento térmico pode reduzir o estresse residual e melhorar a durabilidade e a estabilidade da precisão.Adotar tecnologia de revestimento de superfície para melhorar a capacidade anti-desgaste da superfície, melhor efeito anti-ferrugem e anti-corrosição, precisão mais estável, superfície mais lisa e aparência mais bonita.

NT1 desvio de água
Materiais para o suporte de um porta-ferramentas CNC: 20CrMnTi;
Bt30 Pull Stud Profundidade de carburador: > 0.8;
BT Dureza da cabeça: 54-57HRC;
Cnc Pull Stud A dureza dos fios e outras partes é baixa: 35+5HRC, (( 59169498, 59169482, 59169465, 59169446, 58386579, 57678307, 57086549,a dureza do núcleo dos fios de manobra protetora pode resistir ao impacto);

Precisão da estabilidade.
1O tratamento criogénico ultra-longo a - 185 C transforma quase toda a austenita residual em martensita.
2As partículas de nanocarburo precipitadas aumentam a dureza e a resistência.
3. Reduzir o stress residual;
4A resistência ao desgaste é signifiCATEEivamente melhorada.
